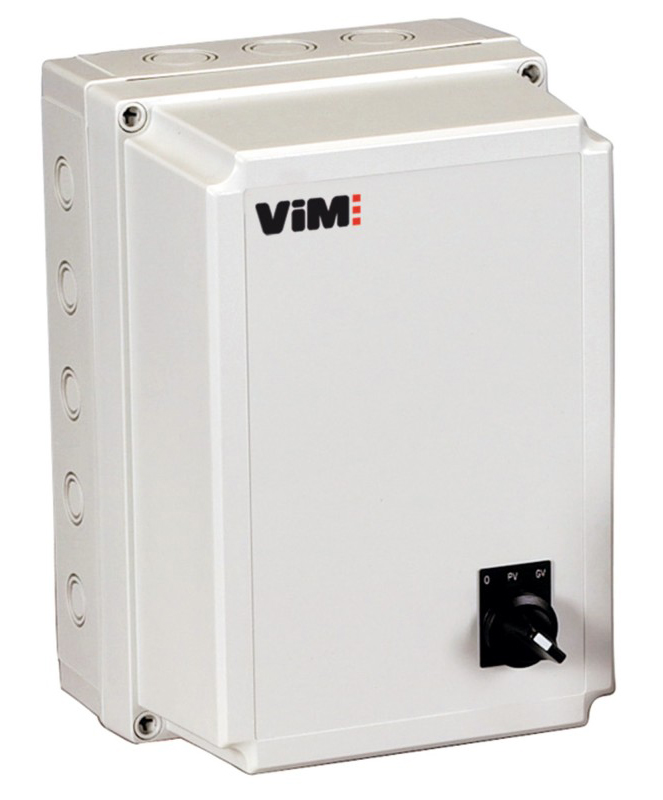

Démarreur moteur 2 vitesses triphasé
Vim DEMZ

Présentation

• Le démarreur moteur Vim DEMZ commande et protège les moteurs asynchrones 2 vitesses triphasés 400V dans les installations industrielles et tertiaires
• Équipée d'un commutateur rotatif en façade, l'unité permet le choix direct entre l'arrêt, la petite vitesse et la grande vitesse pour un contrôle précis du système
• Ce modèle intègre des contacteurs de puissance dédiés à chaque vitesse afin de garantir un pompage, une aspiration ou un entraînement mécanique en toute sécurité
• Sa conception avec relais thermiques de classe 10 produit assure une protection efficace contre les surcharges, avec réglage direct du courant nominal du moteur sans calcul complexe
• Le système IP55, complété par des presse-étoupes et un kit de fixation, convient aux environnements exigeants où la fiabilité, l'étanchéité et le contrôle de la puissance sont essentiels

Applications

• Commande de moteurs asynchrones 2 vitesses triphasés 400V pour ventilateurs et extracteurs d'air
• Pilotage de moteurs de pompage nécessitant deux vitesses distinctes de débit et de pression
• Entraînement de machines industrielles avec variation de vitesse petite et grande vitesse
• Gestion de groupes moteurs pour systèmes de chauffage, ventilation et climatisation
• Commande sécurisée de moteurs associés à une électrovanne gaz via contact d'asservissement

Avantages

• Réduction de la complexité de câblage grâce à l'intégration des contacteurs, protections thermiques et commutateur dans un seul coffret IP55
• Fiabilité accrue grâce à des relais thermiques de classe 10 réglables directement sur le courant nominal du moteur
• Maintenance simplifiée avec accès en façade au commutateur rotatif et aux organes de commande
• Construction robuste avec coffret adapté aux environnements industriels et indice de protection IP55
• Polyvalence d'utilisation avec compatibilité moteurs à bobinages indépendants ou Dahlander et asservissement électrovanne gaz intégré

Conception

• Commutateur rotatif en façade 3 positions arrêt, petite vitesse et grande vitesse pour un contrôle simple et direct
• Contacteurs de puissance séparés pour chaque vitesse garantissant un basculement fiable entre petite et grande vitesse
• Relais thermiques de classe d'intervention 10 intégrés avec échelle de réglage en ampère pour protection contre les surcharges
• Sortie par contact sec à fermeture pour asservissement d'une électrovanne gaz sans coupure lors du passage des vitesses
• Coffret étanche avec indice de protection IP55, presse-étoupes et kit de fixation fournis pour une installation rapide et sécurisée

Caractéristiques techniques

• Type : démarreur moteur 2 vitesses triphasé
• Alimentation : 400V AC 50-60Hz
• Calibres : 0,4-32 A selon version
• Application : moteurs asynchrones 2 vitesses triphasés
• Compatibilité moteurs : bobinages indépendants et Dahlander
• Protection thermique : relais thermiques de classe 10 intégrés
• Réglage thermique : échelle de réglage directe en ampère
• Protection contre court-circuit : à la charge de l'installateur
• Indice de protection : IP55
• Température d'utilisation : -20 a +40 C
• Commande : commutateur rotatif 3 positions
• Enveloppe : coffret avec presse-étoupes et kit de fixation
• Nombre de vitesses : 2
