Présentation
• Le relais de température Ziehl-Abegg TR440 PT100 est conçu pour la protection thermique précise de transformateurs et d'équipements électriques via sondes Pt100
• Équipé de 4 entrées pour capteurs Pt100, il permet de surveiller simultanément plusieurs enroulements ainsi que la température du noyau

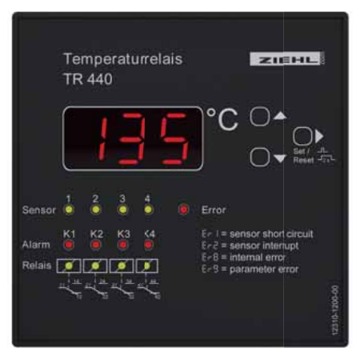

• Ce modèle intègre un afficheur numérique 3 chiffres indiquant la température mesurée sur une plage étendue de fonctionnement
• Sa conception avec 4 relais à contacts inverseurs offre des fonctions d'alarme, d'arrêt de sécurité et de commande de ventilateur
• Le système s'installe en façade de tableau électrique et peut être intégré à un réseau de supervision grâce à une interface de communication
Applications
• Surveillance de la température des enroulements et du noyau de transformateurs de puissance
• Protection thermique d'équipements électriques et électroniques équipés de sondes Pt100
• Commande automatique de ventilateurs de refroidissement en fonction de la température mesurée
• Contrôle de la température ambiante dans les locaux techniques et salles d'installation
• Intégration dans des systèmes de supervision via réseau de communication industriel
Avantages
• Surveillance multipoints assurée par 4 entrées distinctes pour capteurs Pt100
• Sécurité renforcée grâce aux 4 relais configurables pour préalarme, arrêt et commande auxiliaire
• Programmation simple et rapide par 3 boutons en façade avec affichage numérique clair
• Diagnostic facilité par les voyants à diode électroluminescente dédiés aux capteurs, alarmes et relais
• Intégration aisée dans un système de contrôle grâce à l'interface RS485 compatible MODBUS RTU
Conception
• Montage encastré en façade de tableau électrique avec boîtier 96 x 96 x 85 mm
• Alimentation universelle en courant alternatif ou courant continu de 24 à 240 V à 50/60 Hz
• Mesure de température par sondes platine Pt100 conformes aux normes EN 60751 et IEC 60751
• Interface de communication RS485 pour raccordement à un réseau MODBUS RTU
• Affichage numérique 3 chiffres de -199 à +850 °C avec mémorisation des valeurs minimum et maximum
Caractéristiques techniques
• Nombre de capteurs Pt100 pris en charge : 4 unités
• Type de capteur : Pt100 classe EN 60751 / IEC 60751
• Plage d'affichage de température : -199 à +850 °C
• Tension d'alimentation : 24 à 240 V courant alternatif ou courant continu
• Fréquence d'alimentation : 50 à 60 Hz
• Nombre de relais de sortie : 4 contacts inverseurs
• Type de montage : encastré en façade de tableau 96 x 96 mm
• Indice de protection en face avant : IP54
• Indice de protection boîtier : IP20
• Température ambiante minimum : -40 °C
• Température ambiante maximum : 65 °C
• Poids : 0.35 kg
• Dimensions largeur : 96 mm
• Dimensions hauteur : 96 mm
• Dimensions profondeur : 85 mm
