Présentation

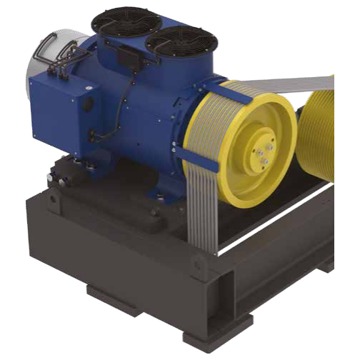

• Le châssis de levage Ziehl-Abegg ZAframe MD13000 est conçu pour le montage en double enroulement des moteurs d'ascenseur ZAtop SM250.100C
• Il est équipé d'une poulie de déviation et d'une structure soudée et boulonnée pour assurer une grande rigidité mécanique
• Ce modèle supporte une charge statique maximale de 13000 kg tout en offrant une plage de charges utiles typiques de 1000 kg à 3500 kg
• Sa conception permet un réglage progressif de l'entraxe des câbles de 1020 mm à 1455 mm par pas de 50 mm
• Le système est livré démonté avec les éléments de fixation, afin de faciliter le transport et l'installation sur site
Applications
• Installation de motorisations d'ascenseur en salle de machines avec motorisation ZAtop SM250.100C
• Modernisation d'ascenseurs existants nécessitant un châssis de levage pour charges de 1000 kg à 3500 kg
• Montage d'ascenseurs de traction avec poulie de déviation dans des bâtiments résidentiels ou tertiaires
Avantages
• Capacité de charge statique élevée jusqu'à 13000 kg pour une grande sécurité de fonctionnement
• Réglage flexible de la distance entre câbles de 1020 mm à 1455 mm en pas de 50 mm pour s'adapter à de nombreux projets
• Construction soudée et boulonnée offrant une structure robuste et durable
• Livraison démontée permettant une manutention facilitée et un montage sur site optimisé
• Compatibilité dédiée avec le moteur SM250.100C et adaptation aux poulies de traction de 450 mm à 520 mm
Conception
• Structure de châssis soudée et boulonnée dimensionnée pour une charge statique de 13000 kg
• Intégration d'une poulie de déviation de diamètre 520 mm pour le guidage des câbles
• Plage d'entraxe des câbles de 1020 mm à 1455 mm réglable par incréments de 50 mm
• Possibilité de montage dans la version illustrée ou avec la machine pivotée de 180°
• Isolateurs de vibrations fournis pour limiter la transmission des efforts au bâti du bâtiment
Caractéristiques techniques
• Charge statique max : 13000 kg
• Charge utile typique min : 1000 kg
• Charge utile typique max : 3500 kg
• Distance entre câbles min : 1020 mm
• Distance entre câbles max : 1455 mm
• Pas de réglage de la distance entre câbles : 50 mm
• Diamètre de la poulie de traction min : 450 mm
• Diamètre de la poulie de traction max : 520 mm
• Diamètre de la poulie de déviation : 520 mm
• Type de moteur compatible : SM250.100C
• Nombre de versions de poulie de traction : 3 unités
• Charge statique de la version 450 mm : 13000 kg
• Longueur indicative de la structure : 69 mm
• Nombre de points de fixation principaux : 4 unités
• Plage d'entraxe de câbles version 450 mm : 1020-1420 mm
