Présentation

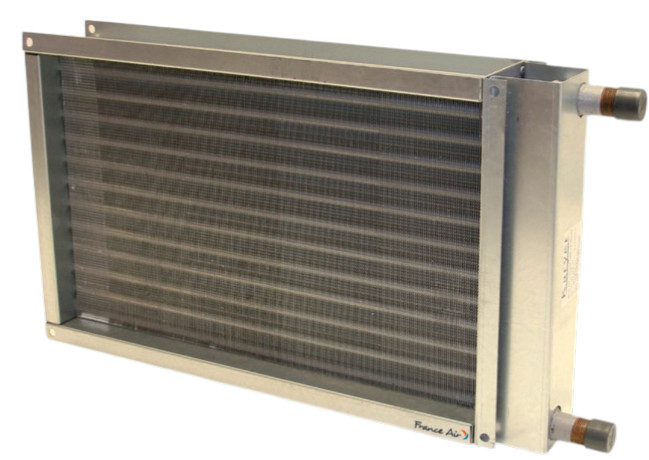

• La batterie de chauffage France Air SYSTAIR EC REC est conçue pour le chauffage d'air en gaine ou sur plénum dans les réseaux de ventilation rectangulaires
• Elle est équipée d'une batterie à eau chaude à un rang avec ailettes en aluminium et tubes en cuivre pour un transfert thermique efficace
• Ce modèle s'intègre en complément des caissons de ventilation rectangulaires de type Kana REC ECM et Kana REC ECM isolé
• Sa conception rectangulaire avec brides normalisées permet un raccordement aisé sur des gaines à section rectangulaire
• Le panneau démontable facilite les opérations de nettoyage et de maintenance de la batterie
Applications
• Chauffage terminal d'air en gaine rectangulaire dans les installations de ventilation
• Post chauffage d'air en sortie de caisson de ventilation à piquages rectangulaires
• Intégration sur plénum d'insufflation dans les réseaux de traitement d'air
Avantages
• Idéale en application terminale ou en post chauffage sur réseau de ventilation rectangulaire
• Compatible avec les caissons de ventilation Kana REC ECM et Kana REC ECM isolé pour une solution complète de traitement d'air
• Montage facilité grâce aux brides normalisées avec trous de fixation pré-percés
• Maintenance simplifiée par la présence d'un panneau démontable pour le nettoyage interne
Conception
• Enveloppe en acier galvanisé pour une bonne résistance mécanique et à la corrosion
• Batterie à eau chaude à un rang avec ailettes en aluminium de pas 1,8 mm
• Circuit hydraulique en tubes de cuivre de diamètre 9,5 mm avec épaisseur 0,35 mm
• Collecteur en acier assurant la distribution de l'eau chaude dans la batterie
• Raccordements sur gaines rectangulaires par brides normalisées à trous de fixation pré-percés
Caractéristiques techniques
• Gamme de hauteurs de piquage : 200 à 300 mm
• Puissance thermique : 4,44 à 10,71 kW
• Nombre de tailles disponibles : 4 unités
• Longueur totale modèle 200 : 510 mm
• Longueur totale modèle 300B : 702 mm
• Diamètre des tubes cuivre : 9,5 mm
• Épaisseur des tubes cuivre : 0,35 mm
• Pas des ailettes aluminium : 1,8 mm
• Diamètre des raccords hydrauliques modèles 200 et 250 : 0,5 pouce
• Diamètre des raccords hydrauliques modèles 300A et 300B : 0,75 pouce
• Débit d'air modèle 200 : 720 m3/h
• Débit d'air modèle 300B : 1 620 m3/h
• Température d'entrée d'air de calcul : 15 °C
• Humidité relative d'entrée d'air : 75 %
• Plage de régime d'eau chaude : de 50 à 95 °C
• Débit d'eau modèle 200 : 0,05 l/s
• Débit d'eau modèle 300B : 0,13 l/s
• Pertes de charge d'air typiques : 20 Pa
• Pertes de charge d'eau modèle 300A : 6 kPa
• Poids modèle 200 : 7,5 kg
• Poids modèle 300B : 11,4 kg
