Présentation

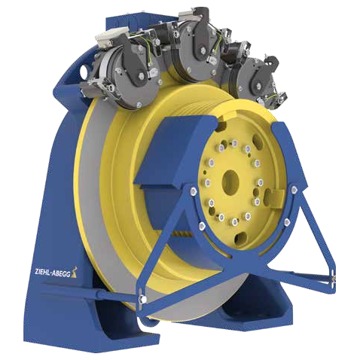

• La machine d'ascenseur gearless Ziehl-Abegg SM860.28AL-30 est conçue pour l'entraînement direct des ascenseurs selon la directive ascenseurs 2014/33/UE
• Ce moteur synchrone à aimants permanents offre un couple nominal élevé pour des charges d'ascenseur importantes
• Équipée d'aimants NdFeB et d'une isolation de classe F, cette machine assure un fonctionnement fiable et durable
• Le système de freinage certifié intégré renforce la sécurité contre les mouvements incontrôlés de la cabine
• Sa conception compacte permet une installation dans des locaux techniques exigus ou en gaine sans local machinerie
Applications
• Traction d'ascenseurs pour bâtiments résidentiels de moyenne et grande hauteur
• Entraînement d'ascenseurs pour immeubles tertiaires et bâtiments publics
• Modernisation d'anciennes installations par remplacement de machines à engrenages
• Applications d'ascenseurs à vitesse variable pour charges jusqu'à 2500 kg
• Installations d'ascenseurs sans local machinerie avec machine en gaine
Avantages
• Fonctionnement silencieux avec des émissions sonores inférieures à 50 dB(A)
• Rendement élevé grâce à la technologie synchrone à aimants permanents NdFeB
• Sécurité renforcée avec circuits de freinage séparés et surveillance par microcontacts
• Flexibilité d'installation grâce aux différentes configurations de poulie de traction et de suspension
• Maintenance facilitée par la surveillance de température intégrée et l'accès au système de freinage
Conception
• Moteur synchrone à aimants permanents NdFeB dimensionné pour usage ascenseur
• Frein de sécurité certifié conformément à la directive ascenseurs 2014/33/UE
• Poulie de traction dédiée selon le diamètre D1 et le type de suspension
• Ventilation forcée pour le refroidissement du moteur en service intensif
• Codeur absolu de type EnDat en standard, avec options SSI ou SinCos
Caractéristiques techniques
• Couple nominal : 2200 Nm
• Charge axiale max : 8000 kg
• Plage de vitesse nominale : 40 - 160 tr/min
• Plage de puissance nominale : 9.2 - 37.0 kW
• Niveau de bruit : < 50 dB(A)
• Tension de freinage nominale : 400 V
• Configuration de suspension exemple 1:1 : charge 1250 kg à 1.00 m/s
• Configuration de suspension 1:1 haute vitesse : charge 1250 kg à 2.00 m/s
• Configuration de suspension 2:1 : charge 1600 kg à 2.50 m/s
• Charge 2000 kg en suspension 2:1 : vitesse 1.60 m/s
• Charge 2500 kg en suspension 2:1 : vitesse 2.00 m/s
• Diamètre de poulie de traction : 480 - 680 mm
• Diamètre de câbles : 10 - 13 mm
• Longueur de câble moteur en option : 10 - 25 m
