Présentation
• Le module France Air SOMMATEUR est conçu pour additionner plusieurs signaux 0-10V afin de générer un signal de sortie unique pour la régulation d'air en cuisines professionnelles
• Il permet de répartir les débits d'air en introduction ou en extraction de manière proportionnelle au nombre de systèmes en service
• Ce modèle accepte des entrées analogiques et numériques afin de s'adapter à différents dispositifs de commande

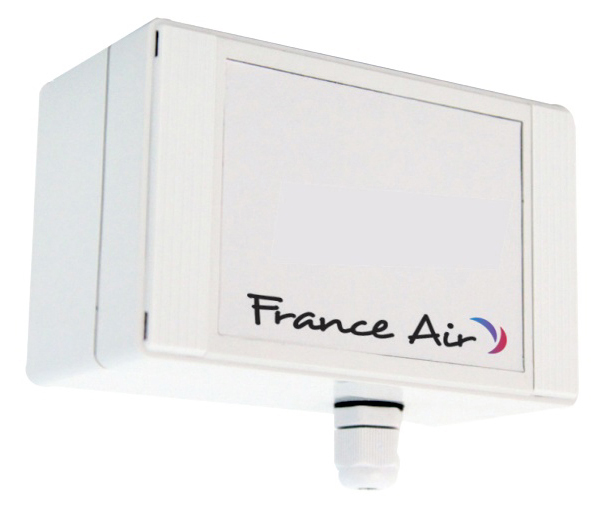

• Sa conception murale avec boîtier en ABS et indice de protection IP65 assure une installation fiable en ambiance cuisine
• Le système autorise le réglage de coefficients de pondération et de gains pour optimiser le calcul des signaux de sortie
Applications
• Régulation des débits d'extraction d'air dans les cuisines professionnelles
• Commande proportionnelle de l'introduction d'air neuf en fonction du nombre de hottes en service
• Centralisation de plusieurs signaux de demande de ventilation sur un ventilateur ou une centrale de traitement d'air
• Pilotage coordonné de plusieurs systèmes de ventilation dans des locaux de restauration collective
Avantages
• Répartition précise des débits d'air selon le nombre de systèmes en fonctionnement
• Compatibilité avec des signaux analogiques 0-10V et des contacts secs numériques
• Réglage individuel des coefficients de pondération pour chaque entrée afin de hiérarchiser les priorités
• Deux sorties possibles avec calcul du second signal à partir du premier par coefficient ajustable
• Indice de protection IP65 permettant une utilisation en ambiance cuisine humide et chargée en graisses
Conception
• Boîtier mural en ABS avec indice de protection IP65 adapté aux environnements de cuisine
• Entrées analogiques 0-10V avec résistances d'entrée dimensionnées pour 10 kiloohms ou 47 kiloohms selon la version
• Entrées numériques par contacts secs permettant l'intégration de commandes tout ou rien
• Deux sorties de commande 0-10V avec résistances de sortie comprises entre 20 kiloohms et 62 kiloohms selon la fonction
• Relais inverseur intégré pour commande auxiliaire en 230V ou 250V avec seuil réglable sur le signal
Caractéristiques techniques
• Tension nominale : 24 V AC/DC 50 Hz
• Consommation électrique SOMMATEUR 2 entrées : 0,5 VA
• Consommation électrique SOMMATEUR 10 entrées : 5 VA
• Indice de protection : IP65
• Plage d'utilisation SOMMATEUR 2 entrées : 0 à 40°C
• Plage d'utilisation SOMMATEUR 10 entrées : -10 à +70°C
• Plage de stockage : -20 à +80°C
• Coefficient des entrées : K0 et K1 de 0,1 à 2
• Sortie commande 1 : 0-10V Ro 20 kiloohms
• Sortie commande 2 : K x 0-10V Ro de 37 kiloohms à 62 kiloohms
• Gain de réglage sortie 2 : 0 à 2,5
• Relais inverseur SOMMATEUR 2 entrées : 230 V AC 3 A
• Relais inverseur SOMMATEUR 10 entrées : 250 V AC 5 A
• Dimensions SOMMATEUR 2 entrées L x l x P : 120 x 80 x 61 mm
• Dimensions SOMMATEUR 10 entrées L x l x P : 156 x 87 x 60 mm
• Nombre d'entrées analogiques : 2 ou 10 selon la version
