Présentation

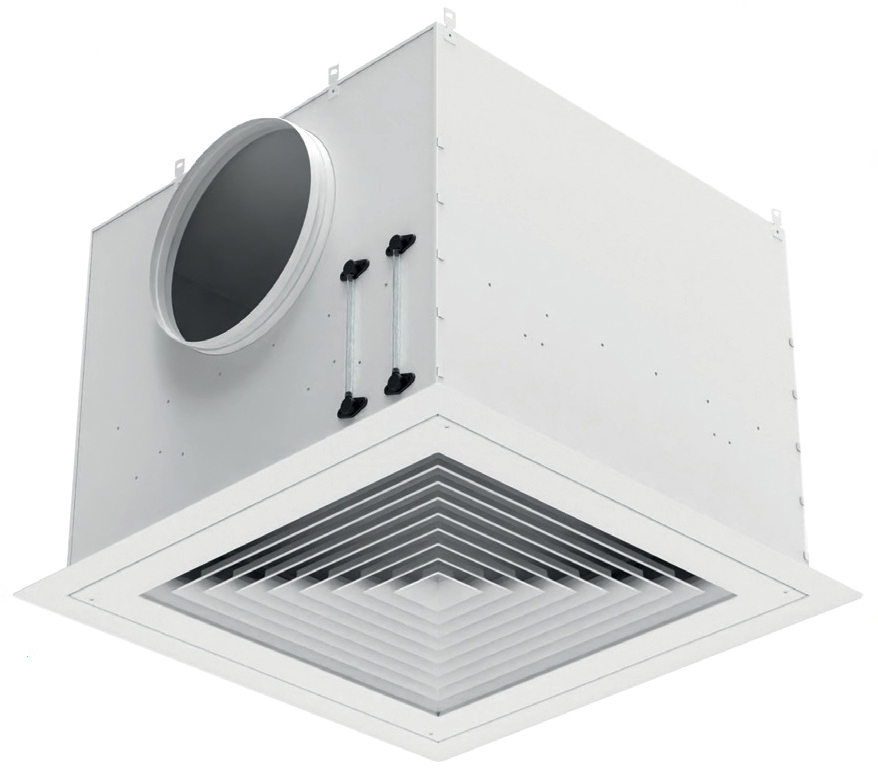

• Le caisson porte-filtre terminal France Air DIFFUSE BOX 3 est conçu pour la filtration terminale et la diffusion d'air en zones à risque de contamination
• Il permet aussi bien le soufflage que la reprise d'air avec une installation plafonnière ou murale selon les contraintes du local
• Ce modèle offre une très grande flexibilité grâce à ses versions TWIN et haute débit compatibles avec plusieurs épaisseurs de filtres très haute efficacité
• Sa conception étanche validée jusqu'à ± 700 Pa garantit le maintien des performances aérauliques et de la qualité d'air filtré
• Le système de serrage des filtres sans outils et les prises de pression intégrées facilitent les opérations de maintenance et de contrôle d'encrassement
Applications
• Filtration terminale et diffusion en flux non unidirectionnel dans les salles d'opération à flux turbulent
• Traitement d'air en stérilisation, laboratoires et zones à risque de contamination de niveaux 2 et 3
• Reprise d'air filtré avec grille MCPF pour double étage de filtration en environnements contrôlés
• Intégration en faux plafonds de structures métalliques standards pour établissements de santé
• Installations en panneaux sandwich ou plafonds en plaques de plâtre nécessitant une forte étanchéité aéraulique
Avantages
• La grande flexibilité d'utilisation permet le soufflage ou la reprise avec installation plafonnière ou murale selon le projet
• L'étanchéité du caisson est validée à une pression différentielle de ± 700 Pa avec une pénétration locale au plan de joint inférieure à 0,01 %
• Le serrage des filtres se fait facilement sans outils grâce à des clips automatiques et un dispositif à plusieurs positions
• Les prises de pression amont et aval intégrées autorisent la mesure de l'encrassement du filtre depuis la salle ou en local technique
• Le large choix de diffuseurs et de grilles MCPF assure une adaptation optimale aux besoins de diffusion de confort ou de reprise filtrée
Conception
• Caisson en tôle d'acier 10/10 peint blanc RAL 9010 avec plan de joint 15/10 d'une seule pièce évidée pour garantir l'étanchéité
• Languettes de fixation percées avec trou oblong sur les 4 côtés dépassant de 25,5 mm pour suspension sur rails ou tiges filetées
• Dispositif de serrage Twin offrant 3 hauteurs de montage pour filtres de 66, 68 et 110 mm d'épaisseur
• Deux jeux de prises de pression intégrés pour tube cristal de diamètre intérieur 6 mm, raccordés amont et aval du filtre
• Diffuseurs affleurants en acier peint blanc RAL 9010 assortis au caisson et plénums disponibles en versions piquage dessus ou latéral
Caractéristiques techniques
• Pression différentielle d'étanchéité validée : ± 700 Pa
• Pénétration locale au plan de joint : 0,01 %
• Épaisseur filtre TWIN : 66 à 110 mm
• Épaisseur filtre haute débit : 150 mm
• Dimensions filtre 3.3 TWIN : 305 x 305 x 66/68/110 mm
• Dimensions filtre 6.6 TWIN : 610 x 610 x 66/68/110 mm
• Dimensions hors tout 3.3 TWIN PDC : 475 x 475 mm
• Hauteur plénum PDC/PDR : 290 mm
• Diamètre piquage 3.3 TWIN PDC : 158 mm
• Diamètre piquage 6.6 TWIN PDC : 313 mm
• Poids plénum 3.3 TWIN PDC : 8 kg
• Poids plénum 6.6 TWIN PDC : 15 kg
• Surpression recommandée pour validation de salle : 15 Pa
• Débit max 6.6.110 en soufflage E11 : 1500 m3/h
• Débit max 4.4.150 en reprise avec grille MCPF H14 : 1120 m3/h
