Présentation

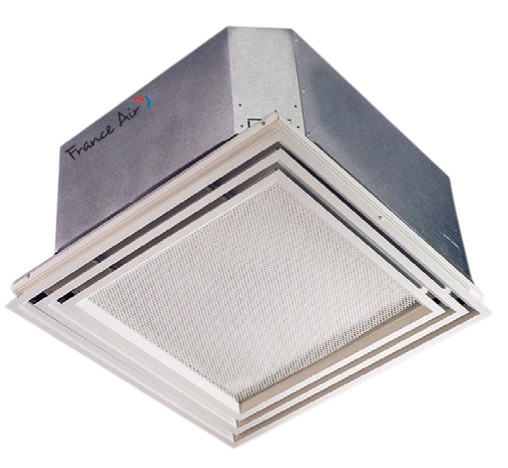

• La cassette ventilo-convecteur France Air ELVIRA ECM est conçue pour le chauffage et le rafraîchissement des locaux par eau glacée avec diffusion d'air en 4 directions
• Elle est équipée d'un moteur à commutation électronique basse consommation permettant une réduction importante de la consommation électrique
• Ce modèle offre un débit d'air pouvant atteindre 1770 m3/h selon la taille et la vitesse de fonctionnement
• Sa conception permet une intégration en faux plafond standard 600 x 600 mm ou 800 x 800 mm avec grille affleurante
• Le système peut être configuré en version sans régulation, maître-esclave ou communicante Modbus pour une gestion centralisée
Applications
• Traitement d'air pour bureaux tertiaires avec besoins de chauffage et de rafraîchissement
• Climatisation de commerces et locaux recevant du public avec diffusion homogène en 4 directions
• Conditionnement d'air dans hôtels et résidences avec régulation pièce par pièce
• Modernisation d'installations de ventilo-convecteurs à eau en plafonds modulaires
• Ventilation et confort thermique dans salles de réunion et open-spaces
Avantages
• Réduction de la consommation énergétique jusqu'à 75 % grâce au moteur basse consommation à commutation électronique
• Adaptation précise du débit d'air au besoin réel de la pièce pour optimiser le confort
• Diffusion d'air optimisée avec diffuseur 4 directions et effet Coanda pour limiter les courants d'air
• Large plage de puissances froides sensibles de 1,3 à 7,9 kW couvrant de nombreuses configurations de locaux
• Possibilité d'intégration dans une gestion technique centralisée via communication Modbus RS 485
Conception
• Cassette à eau glacée disponible en versions 2 tubes, 2 tubes plus 2 fils et 4 tubes
• Moteur de ventilateur à commutation électronique alimenté en 230 V 50 Hz avec commande 0-10 V
• Grilles 595 x 595 mm et 841 x 841 mm équipées d'un porte-filtre sur charnière avec fermeture par clips
• Dispositifs latéraux de prise d'air neuf limitant le débit d'air neuf à 100 m3/h et 20 % du débit d'air de l'appareil
• Possibilité de kit vanne monté d'usine avec vannes 2 voies ou 3 voies plus by-pass et moteurs tout ou rien 230 V
Caractéristiques techniques
• Puissance froid totale max : 10,69 kW
• Puissance froid sensible max : 7,84 kW
• Puissance chaud max : 10,56 kW
• Débit eau froid max : 1848 l/h
• Pression différentielle eau froid max : 33,6 kPa
• Pression différentielle eau chaud max : 28 kPa
• Puissance sonore Lw max : 60 dB(A)
• Pression sonore Lp max : 51 dB(A)
• Puissance absorbée moteur max : 108 W
• Dimensions version 600 x 600 : 575 x 575 x 275 mm
• Dimensions version 800 x 800 : 820 x 820 x 303 mm
• Pression de service circuit d'eau max : 8 bar
• Température d'entrée d'eau min : 5 °C
• Température d'entrée d'eau max : 80 °C
• Température air ambiant min : 6 °C
• Température air ambiant max : 40 °C
• Hauteur d'installation : 2,20 à 3,60 m
• Débit d'air max : 1770 m3/h
