Présentation

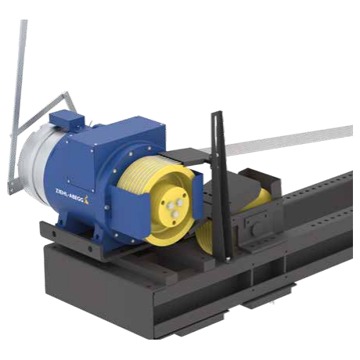

• Le châssis support Ziehl-Abegg ZAframe MS4000 est conçu pour l'installation de motorisations d'ascenseur de type ZAtop SM200.15D à SM200.45E
• Il est équipé de deux poulies de renvoi permettant le guidage précis des câbles de levage
• Ce modèle en construction mécano-boulonnée en tôle offre une structure rigide pour une charge statique jusqu'à 4000 kg
• Sa conception permet un ajustement de l'entraxe des câbles de 360 mm à 1200 mm par pas de 40 mm pour s'adapter aux différentes configurations de gaine
• Le système est livré démonté avec son matériel de fixation et des éléments d'isolation vibratoire
Applications
• Support de motorisation pour ascenseurs avec charges utiles de 630 kg à 1600 kg
• Intégration de treuils d'ascenseur ZAtop SM200 dans des gaines neuves ou en rénovation
• Rééquipement ou modernisation d'installations de levage en bâtiment résidentiel ou tertiaire
Avantages
• Capacité de charge statique élevée jusqu'à 4000 kg pour une large plage d'applications
• Réglage de l'entraxe des câbles par pas de 40 mm assurant une grande flexibilité d'installation
• Construction en tôle boulonnée facilitant le transport, la manutention et le montage sur site
• Possibilité de montage de la machine dans la version illustrée ou pivotée de 180 degrés pour optimiser l'implantation
• Livraison avec isolation vibratoire limitant la transmission des vibrations à la structure du bâtiment
Conception
• Structure en tôle assemblée par boulonnage pour une rigidité mécanique et un démontage aisé
• Deux poulies de renvoi dimensionnées pour des diamètres de câbles adaptés aux motorisations ZAtop
• Ajustement de la distance entre câbles de 360 mm à 1200 mm par incréments réguliers de 40 mm
• Version de montage possible avec la machine dans la position montrée ou retournée de 180 degrés
• Option de carter de protection de câbles assurant une sécurité supplémentaire autour de la zone de levage
Caractéristiques techniques
• Charge statique max : 4000 kg
• Charge utile typique : 630 à 1600 kg
• Distance entre câbles réglable : 360 à 1200 mm
• Pas de réglage de la distance entre câbles : 40 mm
• Diamètre poulie motrice : 200 à 400 mm
• Diamètre poulie de renvoi : 240 à 400 mm
• Type de moteurs compatibles : SM200.15D à SM200.45E
• Diamètre poulie motrice version 1 : 240 mm
• Diamètre poulie motrice version 2 : 320 mm
• Diamètre poulie motrice version 3 : 400 mm
• Diamètre poulie de renvoi version 1 : 240 mm
• Diamètre poulie de renvoi version 2 : 320 mm
• Diamètre poulie de renvoi version 3 : 400 mm
• Longueur entre câbles version courte : 400 à 440 mm
• Longueur entre câbles version longue : 520 à 1200 mm
