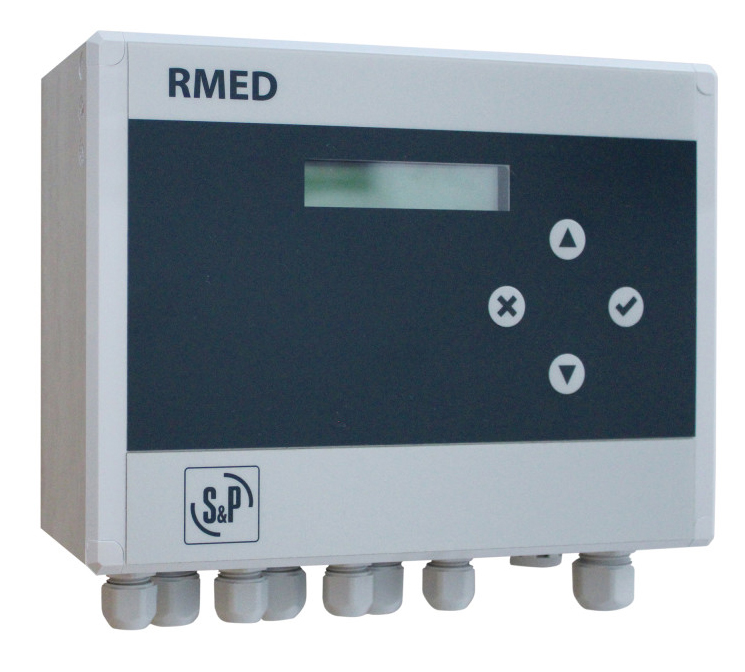

Régulateur de vitesse pour moteurs ECM
Vim RMED

Présentation
• Le régulateur de vitesse Vim RMED pilote en précision le débit ou la pression des systèmes de ventilation équipés de moteurs ECM via une sortie 0-10 V
• Équipée de capteurs de pression intégrés et d'un afficheur LCD rétroéclairé, cette unité permet un contrôle continu des paramètres d'aspiration et de refoulement dans le réseau aéraulique
• Ce modèle gère automatiquement la régulation en débit variable, débit constant ou pression constante grâce à un régulateur PI performant et à la saisie du coefficient K pour le calcul du débit
• Sa conception communicante Modbus RTU RS485 facilite l'intégration dans un système de gestion technique centralisée avec supervision du pompage d'air et des niveaux de pression
• Les fonctions d'alarme, de post-ventilation et les multiples entrées/sorties analogiques et contacts secs en font une solution complète pour le contrôle et la sécurité des installations de ventilation

Applications
• Pilotage de ventilateurs, caissons de ventilation et CTA équipés de moteurs ECM en débit variable, débit constant ou pression constante
• Régulation de pression dans les réseaux d'insufflation et d'extraction avec capteurs de pression intégrés
• Gestion de registres motorisés via commande 0-10 V pour ajustement fin du débit d'air
• Asservissement du débit à des capteurs externes de température, hygrométrie, CO2 ou COV pour un contrôle automatisé
• Surveillance d'alarme pour encrassement de filtres et défaut ventilateur avec report sur contact sec

Avantages
• Réduction de consommation énergétique grâce à la régulation précise du débit et de la pression selon la demande réelle
• Maintenance simplifiée avec détection d'alarme intégrée pour encrassement de filtre et défaut de ventilateur
• Polyvalence accrue grâce aux entrées analogiques paramétrables 4-20 mA ou 0-10 V pour différents capteurs externes
• Intégration facilitée dans les systèmes de GTB via la communication Modbus RTU RS485
• Fiabilité renforcée grâce au boîtier en polycarbonate auto extinguible et à l'indice de protection IP55

Conception
• Alimentation monophasée 230 V 50-60 Hz adaptée aux installations courantes de ventilation
• Afficheur LCD rétroéclairé 2 lignes avec touches de fonction en façade pour une lecture claire des valeurs de débit et de pression
• Entrée analogique unique paramétrable en courant 4-20 mA ou tension 0-10 V pour capteur externe ou potentiomètre déporté
• Sorties tension multiples incluant une sortie 0-10 Vdc pour moteur ECM ou registre, une alimentation 10 Vdc pour potentiomètre et une alimentation 24 Vdc pour sondes CO2, température ou hygrométrie
• Capteurs de pression différentielle intégrés avec deux plages 0-500 Pa et 0-4000 Pa pour une large plage de contrôle
• Boîtier en polycarbonate auto extinguible gris clair RAL 7035 équipé de pattes de fixation murale pour montage simple
• Indice de protection IP55 et isolation électrique de classe 2 pour une sécurité renforcée en environnement technique

Caractéristiques techniques
• Alimentation : 230 V monophasé 50-60 Hz
• Afficheur : LCD rétro-éclairé 2 lignes
• Entrée analogique : 1 entrée 4-20 mA ou 0-10 V paramétrable
• Sorties tension : 3 sorties dont 0-10 Vdc-3 mA pour moteur ou registre, 10 Vdc-3 mA pour potentiomètre, 24 Vdc-40 mA pour sonde
• Sorties contact sec : 2 contacts pour commande gaz ou M/A ventilateur et renvoi d'alarme, 3 A résistif sous 230 Vac
• Capteurs de pression : 2 capteurs différentiel plages 0-500 Pa et 0-4000 Pa
• Communication : Modbus RTU RS485
• Indice de protection : IP55
• Isolation électrique : Classe 2
• Capacité de raccordement : 0,75-1,5 mm2 avec presse-étoupes M16 et M12 fournis
• Matière : Boîtier polycarbonate auto extinguible gris clair RAL 7035
• Environnement d'utilisation : -20-50 C
• Poids : 0,8 kg
