Présentation

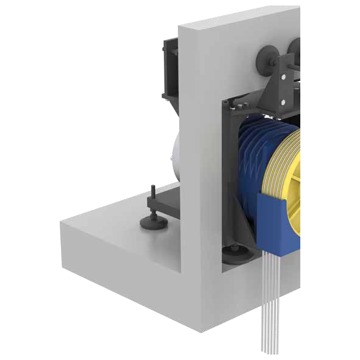

• Le châssis de machine Ziehl-Abegg ZAframe MN3300 est conçu pour la fixation des treuils d'ascenseurs ZAtop SM200 dans la gaine
• Il permet le positionnement précis de la poulie de traction dans la gaine d'ascenseur pour des installations de moyenne et forte charge
• Sa construction soudée et boulonnée offre une tenue mécanique élevée pour des charges statiques importantes
• Le système est prévu pour être livré démonté afin de faciliter le transport et la manutention sur site
• Ce modèle s'adapte à plusieurs types de moteurs SM200 avec différentes largeurs de poulie de traction
Applications
• Installation de machines d'ascenseur à traction dans la gaine
• Modernisation ou remplacement de châssis de machine existants sur installations d'ascenseurs
• Intégration de treuils ZAtop SM200 pour ascenseurs de 450 kg à 1600 kg de charge utile
Avantages
• Capacité de charge statique élevée jusqu'à 3300 kg pour une large plage d'applications
• Structure soudée et boulonnée combinant rigidité mécanique et facilité de montage
• Livraison en éléments démontés simplifiant l'acheminement dans les bâtiments existants
Conception
• Construction mixte soudée et vissée dimensionnée pour une charge statique de 3300 kg
• Châssis compatible avec les moteurs SM200.15D, SM200.23D, SM200.30D, SM200.40E et SM200.45E
• Poulie de traction implantée dans la gaine avec différentes largeurs possibles de 320 mm à 500 mm
Caractéristiques techniques
• Charge statique max : 3300 kg
• Charge utile typique : 450 kg à 1600 kg
• Largeur poulie de traction : 320 mm
• Largeur poulie de traction : 400 mm
• Largeur poulie de traction : 450 mm
• Largeur poulie de traction : 500 mm
• Compatibilité moteur : SM200.15D
• Compatibilité moteur : SM200.23D
• Compatibilité moteur : SM200.30D
• Compatibilité moteur : SM200.40E
• Compatibilité moteur : SM200.45E
• Année de référence documentation : 2025
