Interrupteur-sectionneur ATEX IP66 pour ventilateur

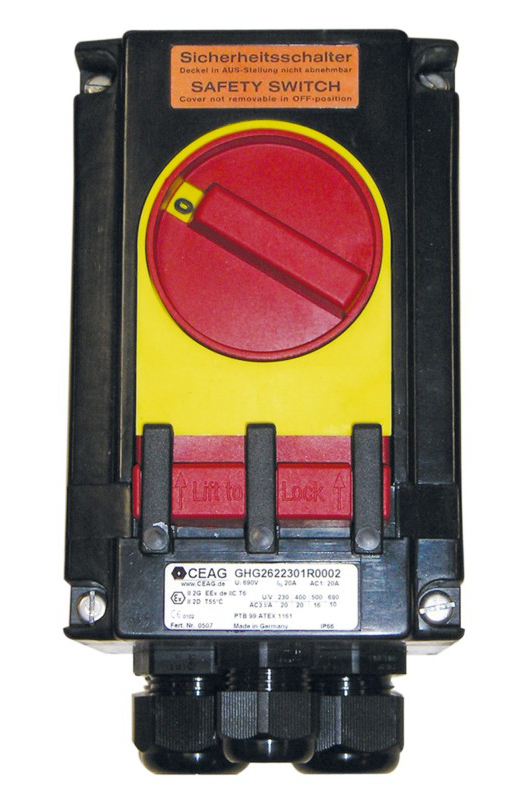

Vim INTZ ATEX

Présentation

• Le dispositif Vim INTZ ATEX est un interrupteur-sectionneur de proximité IP66 conçu pour le contrôle et la sécurité des ventilateurs ATEX monophasés ou triphasés en zones à risque d’explosion
• Équipée d’une fonction marche/arrêt avec arrêt d’urgence sous tension, cette unité permet le contrôle local du système de ventilation tout en garantissant une excellente étanchéité en environnement industriel exigeant
• Ce modèle se décline en versions 3 ou 6 pôles de puissance pour moteurs 1 ou 2 vitesses, avec des calibres allant de 10A à 40A selon la taille choisie
• Sa conception cadenassable en 3 points offre une sécurité renforcée pour les opérations de maintenance, en empêchant toute remise sous tension intempestive lors des interventions
• Le système intègre des presse-étoupes montés en usine et un contact auxiliaire sec de renvoi de position, afin de faciliter le contrôle de l’état ouvert/fermé du circuit dans l’installation électrique

Applications

• Commande locale de ventilateurs ATEX monophasés ou triphasés 230V ou 400V en atmosphères explosives
• Sécurisation et sectionnement de moteurs 1 vitesse ou 2 vitesses dans les réseaux de ventilation industriels
• Intégration dans des systèmes de pompage et de traitement d’air nécessitant un contrôle de proximité étanche IP66
• Utilisation en environnements à risque de gaz explosifs classés II 2 G Ex IIC T6
• Pilotage et retour de position ouvert/fermé vers les armoires de contrôle et d’automatisme

Avantages

• Sécurité renforcée grâce au dispositif cadenassable 3 points qui bloque mécaniquement la manette en position hors tension
• Adaptation facile aux différents moteurs avec choix de versions 3 ou 6 pôles et calibres de 10A à 40A
• Fiabilité accrue grâce à l’indice de protection IP66 offrant une excellente résistance à la poussière et aux projections d’eau
• Maintenance simplifiée avec contact auxiliaire sec de renvoi de position permettant un contrôle rapide de l’état du sectionneur
• Polyvalence d’installation via les presse-étoupes fournis et montés, compatibles avec plusieurs diamètres de câbles de puissance

Conception

• Boîtier ATEX classé II 2 G Ex IIC T6 pour utilisation en zones à risque de gaz explosifs
• Mécanisme d’interrupteur-sectionneur assurant les fonctions de marche, arrêt et arrêt d’urgence sous tension
• Système cadenassable en 3 points permettant de sécuriser la position ouverte lors des interventions de maintenance
• Bornes de puissance prévues pour des capacités de raccordement de 1,5 à 16 mm2 selon le calibre de l’appareil
• Presse-étoupes métalliques ou plastiques montés en usine de type M20, M25, M32 ou M40 suivant la taille du modèle
• Indice de protection IP66 garantissant une étanchéité durable contre la poussière et les projections d’eau
• Enveloppe dimensionnée pour une plage de température d’utilisation de -20 à +40 C en service continu

Caractéristiques techniques

• Classification : II 2 G Ex IIC T6
• Nombre de pôles : 3 ou 6 pôles de puissance selon version
• Calibre : 10A, 20A ou 40A suivant le modèle
• Tension d’alimentation : 230V ou 400V 50-60Hz
• Indice de protection : IP66
• Fonctions : marche, arrêt et arrêt d’urgence sous tension
• Contact auxiliaire : contact sec de renvoi de position à fermeture ou à ouverture
• Capacité de raccordement : 1,5-16 mm2 suivant les calibres
• Presse-étoupes : 2 x M25 + 1 x M20, 2 x M32 + 1 x M25, 2 x M40 + 1 x M25 ou 4 x M32-4 x M40 + 1 x M25 selon tailles
• Température max : 40 C
• Température min : -20 C
• Matières : boîtier robuste avec presse-étoupes montés pour usage industriel
• Poids : de 0,55 à 6,5 kg suivant la version
