Présentation

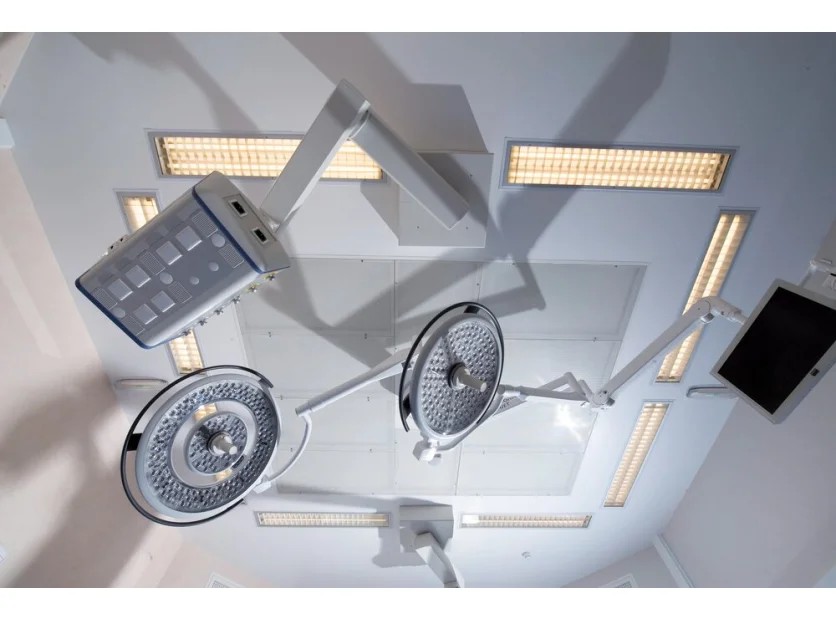

• Le plafond filtrant France Air BIOVAX SLIM est conçu pour assurer une diffusion d'air à flux unidirectionnel dans les salles d'opération à risques 3 et 4
• Il est équipé d'un écran anti-induction Secure Flow garantissant une protection homogène de la zone opératoire
• Ce modèle monobloc intègre un plénum étanche, des filtres Très Haute Efficacité H14 ou U15 et des grilles de diffusion perforées
• Sa conception à faible hauteur de 280 mm permet une intégration aisée dans les projets de rénovation de blocs opératoires existants
• Le système de serrage à 6 points par filtres assure une étanchéité renforcée et une maintenance simplifiée
Applications
• Ventilation d'insufflation à flux unidirectionnel dans les blocs opératoires hospitaliers de niveau de risque 3
• Traitement et protection de la zone opératoire en blocs chirurgicaux de niveau de risque 4 nécessitant une classe ISO 5
• Rénovation des plafonds filtrants dans les salles d'opération existantes avec contraintes de faible hauteur disponible
• Création de zones propres pour le patient, le personnel médical et les outils chirurgicaux sous flux piston
• Installations hospitalières nécessitant un contrôle particulaire strict conformément à la norme NFS 90-351
Avantages
• Hauteur réduite de 280 mm facilitant l'intégration dans les locaux à faible plénum
• Sécurité accrue grâce à l'écran anti-induction Secure Flow garantissant l'absence de zones mortes
• Simplicité de montage avec cornières de fixation et manchettes rigides normalisées
• Fiabilité du plan de joint étanche limitant les fuites et optimisant l'efficacité de filtration H14 ou U15
• Adaptabilité de la zone de passage scialytique avec possibilité de décentrage sur demande
Conception
• Plénum en tôle d'acier peint blanc RAL 9010 ou version inox selon option
• Entrée d'air latérale avec deux manchettes rigides de hauteur 90 mm et de profondeur 150 mm
• Cadres supports des filtres formant un châssis autoportant avec plan de joint parfaitement étanche
• Passage scialytique central intégrant un puits étanche et un tube crystal pour tests d'intégrité des filtres
• Grilles de diffusion Secure Flow en tôle d'acier perforée à 40 % assurant une diffusion régulière de l'air
Caractéristiques techniques
• Hauteur du plafond : 280 mm
• Niveau de risque couvert : 3 niveau
• Niveau de risque maximal : 4 niveau
• Classe de propreté atteignable : ISO 5 classe
• Vitesse d'air sous plafond recommandée : 0.32 m/s
• Taux d'air neuf minimal : 6 vol/h
• Taux de renouvellement minimal en risque 3 : 15 vol/h
• Taux de perforation des grilles : 40 %
• Épaisseur des filtres THE : 68 mm
• Nombre standard de dimensions : 9 taille
• Poids total max avec filtres et grilles : 336 kg
• Diamètre prise de pression : 7 mm
• Diamètre des trous de fixation : 10 mm
• Débit d'air insufflé min : 2350 m3/h
• Débit d'air insufflé max : 13560 m3/h
