Présentation

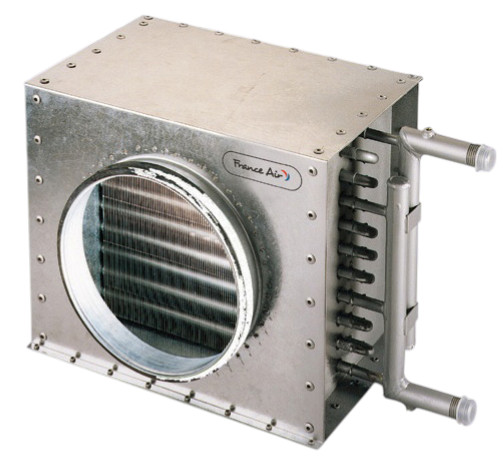

• La batterie de chauffage eau chaude circulaire France Air Systair EC est conçue pour le post chauffage ou le chauffage terminal de l air dans les réseaux de ventilation
• Équipée d une alimentation en eau chaude et d une batterie à ailettes en aluminium, elle assure un apport calorifique performant sur gaine circulaire
• Ce modèle se raccorde directement sur les gaines grâce à des embouts avec joints à lèvres en caoutchouc pour une parfaite étanchéité
• Sa conception circulaire en acier galvanisé facilite l intégration sur plénum ou en gaine dans les installations de traitement d air
• Le système couvre une large plage de puissances de 2 à 58 kW pour s adapter à de nombreux débits d air
Applications
• Batterie de chauffage terminale sur plénum dans les réseaux de diffusion d air chaud
• Post chauffage en gaine en aval d un ventilateur ou d une centrale de traitement d air
• Montage comme accessoire de caisson ou d appareil de ventilation pour le chauffage des locaux
• Chauffage d air neuf ou d air repris dans les installations de chauffage et de climatisation
• Applications intérieures nécessitant un chauffage par batterie eau chaude circulaire
Avantages
• Idéale pour les applications terminales ou de post chauffage en réseau de ventilation
• Raccordements sur gaine équipés de joints à lèvres en caoutchouc assurant une bonne étanchéité aéraulique
• Large gamme de 12 tailles permettant de couvrir des diamètres de 125 à 710 mm
• Puissance calorifique disponible de 2 à 58 kW pour s adapter à de nombreux besoins de chauffage
• Fonctionnement avec alimentation en eau chaude compatible avec différents régimes de température
Conception
• Virole circulaire en acier galvanisé assurant rigidité mécanique et durabilité
• Batterie eau chaude à 2 rangs avec ailettes en aluminium pour une bonne surface d échange thermique
• Tubulures en cuivre et collecteur en acier pour la circulation de l eau chaude
• Raccords hydrauliques filetés de 1/2 pouce à 1 pouce selon les tailles pour le branchement sur le réseau d eau
• Conception prévue pour un montage de préférence au refoulement du ventilateur avec un espace libre d environ 1 m
Caractéristiques techniques
• Diamètre nominal : 125 à 710 mm
• Puissance calorifique : 2 à 58 kW
• Débit d air de la taille 125 : 350 m3/h
• Débit d air de la taille 710 : 6156 m3/h
• Vitesse d air de sélection : 3 m/s
• Régime d eau de base : 90/70 °C
• Température d entrée d air de base : 15 °C
• Perte de charge air taille 125 : 42 Pa
• Perte de charge air taille 710 : 45 Pa
• Débit d eau taille 125 : 0,03 l/s
• Débit d eau taille 710 : 0,71 l/s
• Perte de charge eau taille 125 : 0,5 kPa
• Perte de charge eau taille 710 : 4,8 kPa
• Longueur A taille 125 : 245 mm
• Longueur A taille 710 : 820 mm
• Diamètre B taille 125 : 180 mm
• Diamètre B taille 710 : 755 mm
• Entraxe C taille 125 : 125 mm
• Entraxe C taille 710 : 710 mm
• Longueur D toutes tailles : 110 mm
• Longueur E toutes tailles : 280 mm
• Raccord hydraulique petites tailles : 0,5 pouce
• Raccord hydraulique intermédiaires : 0,75 pouce
• Raccord hydraulique grandes tailles : 1 pouce
• Poids taille 125 : 17,5 kg
• Poids taille 710 : 82,9 kg
