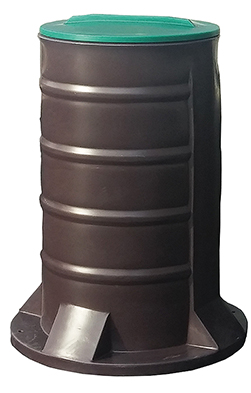

Poste de relevage 1 pompe pour eaux usées
Mr Pompes SK2/19 DN40 NU PRE-EQUIPE (8PR-K20003584)

Présentation

• Le poste de relevage Mr Pompes SK2/19 est conçu pour le relevage domestique des eaux usées chargées hors WC, des eaux claires et des eaux pluviales. Équipé d'une cuve en polyéthylène haute densité de 360 litres, il s'installe en aval d'une micro-station ou d'un filtre à sable. Ce modèle 1 pompe est conforme à la norme européenne EN 12050-2 pour le relevage des eaux usées domestiques. Sa conception compacte avec hauteur de 1,90 m facilite l'intégration dans les installations d'assainissement individuelles. Le système peut être livré nu, pré-équipé ou équipé avec pompe Vortex selon les besoins du chantier

Applications

• Relevage domestique des eaux usées chargées hors WC après micro-station
• Relevage des eaux claires et eaux pluviales de petites installations
• Assainissement individuel avec filtre à sable et poste de relevage
• Lestage possible en présence de nappe phréatique grâce à l'anneau d'ancrage
• Equipement de lotissements, habitations et petits bâtiments tertiaires

Avantages

• Conformité à la norme européenne EN 12050-2 pour les eaux usées domestiques
• Cuve polyéthylène haute densité traitée anti-UV pour une excellente durabilité
• Grande capacité de 360 litres permettant de limiter les démarrages de la pompe
• Modèle 1 pompe disponible nu, pré-équipé ou entièrement équipé avec pompe Vortex
• Entrées supplémentaires facilitées grâce aux méplats intégrés sur la hauteur du poste

Conception

• Cuve en polyéthylène haute densité traitée anti-UV de 360 litres
• Anneau d'ancrage moulé dans la masse diamètre 650 mm pour le lestage
• Deux trous de diamètre 10 mm dans l'anneau d'ancrage pour fixation sur dalle
• Couvercle à visser en polyéthylène haute densité vert gazon avec joint torique
• Fil d'eau d'arrivée non percé ou percé à la demande avec joint à lèvre diamètre 100 mm
• Fil d'eau de sortie en PVC diamètre 50 mm avec joint passe cloison, percé à 0,35 m du terrain naturel
• Deux méplats de 140 mm de large à 180° permettant des entrées supplémentaires
• Hauteur totale de poste de 1,90 m avec rehausses disponibles de 200 mm et 360 mm

Caractéristiques techniques

• Type de produit : poste de relevage 1 pompe pour eaux usées
• Norme de fabrication : EN 12050-2
• Capacité cuve : 360 litres
• Hauteur de poste : 1,90 m
• Fil d'eau d'arrivée FEA : -1 à -1,4 m
• Matière de la cuve : polyéthylène haute densité traité anti-UV
• Diamètre de l'anneau d'ancrage : 650 mm
• Nombre de trous de fixation sur anneau : 2
• Diamètre des trous de fixation : 10 mm
• Diamètre de sortie hydraulique : 50 mm extérieur
• Passage libre hydraulique suivant pompe : jusqu'à 38 mm
• Version SK2/19 NU : sans pompe ni équipement
• Version SK2/19 DN40 NU : sans pompe, poste pré-équipé en DN40
• Versions équipées : SK2/19 DN40 avec pompes NJ 40.15.1A ou NB 40.75.1A
• Accessoires disponibles : réhausses à visser SK2/RE200 et SK2/RE360
• Hauteur max : 11 m
• Débit max : 18 m3/h
