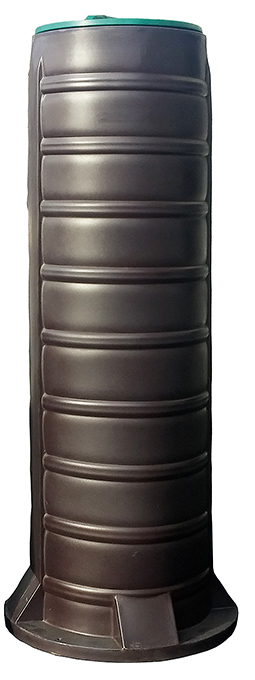

Poste de relevage pour eaux usées domestiques
Mr Pompes SK2/10

Présentation

• Le poste de relevage Mr Pompes SK2/10 est conçu pour le relevage domestique des eaux usées chargées hors WC après micro-station. Équipé d'une cuve polyéthylène haute densité de 190 litres, il produit assure le transfert sécurisé des eaux claires et des eaux pluviales. Sa conception compacte avec hauteur de 1 m facilite l'intégration dans les installations résidentielles neuves ou en rénovation. Le système est conforme à la norme européenne EN 12050-2 pour une fiabilité et une sécurité accrues. Des accessoires de réhausse permettent d'adapter facilement le poste au niveau du terrain naturel

Applications

• Relevage des eaux usées domestiques chargées hors WC après micro-station individuelle
• Transfert d'eaux claires et d'eaux pluviales en habitat individuel
• Installation en présence de nappe phréatique avec possibilité de lestage
• Rénovation ou mise en conformité des systèmes de relevage existants
• Poste de relevage pour bâtiments résidentiels de petite capacité

Avantages

• Conformité à la norme européenne EN 12050-2 pour une sécurité d'exploitation renforcée
• Grande capacité de cuve de 190 litres limitant les cycles de démarrage de la pompe
• Adaptabilité au terrain grâce aux réhausses à visser disponibles en plusieurs hauteurs
• Facilité d'installation avec passages prédécoupés et joint à lèvre pour l'arrivée
• Robustesse de la cuve en polyéthylène haute densité traitée anti-UV pour une longue durée de vie

Conception

• Cuve en polyéthylène haute densité de 190 litres traitée anti-UV
• Anneau d'ancrage moulé dans la masse de diamètre 650 mm pour lestage en zone de nappe phréatique
• Deux trous de diamètre 10 mm dans l'anneau pour fixation sur dalle béton
• Couvercle à visser en polyéthylène haute densité vert gazon avec étanchéité par joint torique
• Fil d'eau d'arrivée percé à -0,35 m du terrain naturel en standard
• Fil d'eau de sortie en PVC diamètre 50 mm avec joint passe cloison, percé à -0,35 m du terrain naturel
• Joint à lèvre de diamètre 100 mm passe cloison fourni pour le fil d'eau d'arrivée
• Deux méplats de 140 mm de large sur la hauteur du poste espacés de 180 degrés pour entrées supplémentaires
• Équipement hydraulique en PVC pression diamètre 50 extérieur correspondant à un passage DN 40
• Clapet à boule en PVC type Socla DN 40 avec raccord union trois pièces démontable
• Pompe à roue Vortex compatible pour le passage des eaux chargées selon configuration
• Presse-étoupe et support de fixation pour câble, corde ou chaîne
• Notice de mise en service fournie avec joints de diamètre 50 et 100 mm et colliers d'électricien

Caractéristiques techniques

• Type de produit : poste de relevage 1 pompe après micro-station
• Norme de conception : EN 12050-2
• Capacité de cuve : 190 litres
• Hauteur du poste : 1 m
• Matière de la cuve : polyéthylène haute densité traité anti-UV
• Diamètre de la cuve au niveau de l'anneau d'ancrage : 650 mm
• Fil d'eau d'arrivée FEA : -0,3 à -0,4 m selon version
• Fil d'eau de sortie : percé à -0,35 m du terrain naturel
• Diamètre du fil d'eau de sortie : 50 mm extérieur
• Passage nominal DN possible : 30 ou 38 mm selon modèle de pompe
• Configuration hydraulique standard : tuyauterie PVC pression diamètre extérieur 50 mm DN 40
• Type de pompe associée : pompe Vortex NJ 40.15.1A ou NB 40.75.1A selon version
• Version SK2/10 NU : poste sans pompe ni équipement
• Version SK2/10 DN40 NU : poste sans pompe pré-équipé en DN 40 avec canalisation 50 mm
• Accessoires disponibles : réhausse à visser 200 mm et réhausse à visser 360 mm
• Hauteur max : 11 m
• Débit max : 18 m3/h
