Présentation

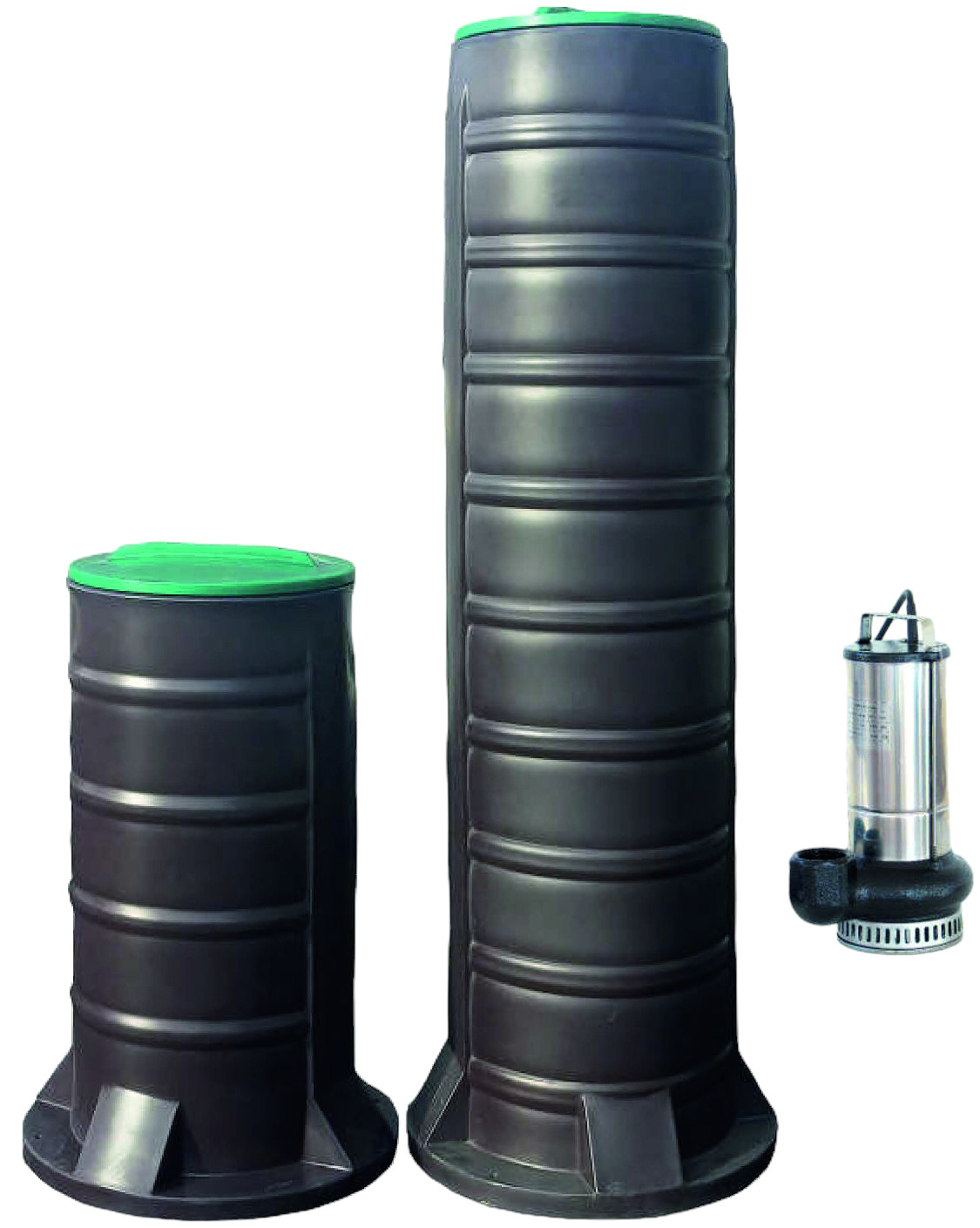

• Le poste d'irrigation sous pression Mr Pompes SK2 EVADRAIN est conçu pour le relevage et la distribution d'eau après micro-station dans les installations domestiques et semi-collectives
• Équipé d'une cuve en polyéthylène haute densité, ce modèle pompe assure une résistance élevée aux chocs et aux agressions extérieures
• Sa conception verticale compacte avec diamètre 500 mm facilite l'intégration dans les ouvrages enterrés et les espaces restreints
• Le système est prévu pour recevoir une pompe de relevage et les équipements hydrauliques nécessaires, avec ou sans cuve selon les versions
Applications
• Relevage d'eau traitée après micro-station dans l'habitat individuel
• Irrigation sous pression de jardins et espaces verts à partir d'eau traitée
• Relevage d'eaux claires ou légèrement chargées vers un réseau d'arrosage
• Poste de relevage enterré pour petits ensembles résidentiels ou bâtiments tertiaires légers
• Mise en pression de réseaux d'irrigation de faible à moyenne capacité
Avantages
• Conformité à la norme européenne EN 12050-2 pour les postes de relevage
• Large gamme de capacités de cuve de 190 à 360 litres pour adapter le volume de stockage
• Cuve en polyéthylène haute densité anti-UV assurant une longévité accrue en extérieur
• Système d'ancrage intégré permettant le lestage en présence de nappe phréatique
• Versions disponibles avec ou sans pompe et équipements pour une adaptation au besoin réel du chantier
Conception
• Cuve en polyéthylène haute densité anti-UV de capacité 190, 250, 300 ou 360 litres
• Anneau d'ancrage moulé dans la masse de diamètre 650 mm pour le lestage
• Anneau d'ancrage avec deux trous de diamètre 10 mm pour fixation sur la dalle
• Couvercle à visser en polyéthylène haute densité vert gazon assurant une fermeture sécurisée
• Etanchéité par joint torique positionné dans une gorge du poste
• Fil d'eau d'arrivée en standard percé à moins 0,35 m du terrain naturel sur le modèle SK2/10
• Fils d'eau d'arrivée des modèles SK2/13, SK2/16 et SK2/19 non percés ou percés à la demande
• Fil d'eau de sortie en PVC diamètre 50 mm avec joint passe cloison percé à moins 0,35 m du terrain naturel en face de l'entrée
• Joint à lèvre diamètre 100 mm passe cloison fourni pour le fil d'eau d'arrivée
• Tuyauterie en PVC pression diamètre extérieur 50 mm correspondant à un diamètre nominal 40
• Clapet à boule en PVC diamètre nominal 40 et vanne en PVC diamètre nominal 40
• Pompe de relevage DRENO R40.75 montée sur la tuyauterie selon les versions
• Presse-étoupe pour passage étanche des câbles électriques
• Support de fixation pour attacher câble, corde ou chaine dans la cuve
• Notice de mise en service fournie avec joints diamètre 50 et 100 mm et colliers d'électricien
• Possibilité de fournir uniquement les équipements hydrauliques sans la cuve sur demande
Caractéristiques techniques
• Type de produit : poste d'irrigation sous pression une pompe
• Diamètre de la cuve : 500 mm
• Hauteur de la cuve : de 1000 mm à 1900 mm selon le modèle
• Capacité de cuve SK2/10 : 190 litres
• Capacité de cuve SK2/13 : 250 litres
• Capacité de cuve SK2/16 : 300 litres
• Capacité de cuve SK2/19 : 360 litres
• Matière de la cuve : polyéthylène haute densité anti-UV
• Diamètre de l'anneau d'ancrage moulé : 650 mm
• Nombre de trous de fixation sur anneau : 2 trous de diamètre 10 mm
• Diamètre du fil d'eau de sortie : 50 mm en PVC avec joint passe cloison
• Cote de perçage standard fil d'eau d'arrivée SK2/10 : moins 0,35 m du terrain naturel
• Plage de fil d'eau d'arrivée SK2/10 SI DN40 : de moins 0,3 m à moins 0,4 m
• Plage de fil d'eau d'arrivée SK2/13 SI DN40 : de moins 0,4 m à moins 0,7 m
• Plage de fil d'eau d'arrivée SK2/16 SI DN40 : de moins 0,7 m à moins 1,0 m
• Plage de fil d'eau d'arrivée SK2/19 SI DN40 : de moins 1,0 m à moins 1,4 m
• Diamètre de la tuyauterie intérieure : 50 mm extérieur pour diamètre nominal 40
• Diamètre du clapet à boule : diamètre nominal 40 en PVC
• Diamètre de la vanne : diamètre nominal 40 en PVC
• Modèle de pompe associé : DRENO R40.75 ou R40.75.1A selon version
• Hauteur de rehausse SK2/RE200 : 200 mm à visser
• Hauteur de rehausse SK2/RE360 : 360 mm à visser
• Hauteur max : m
• Débit max : m3/h
