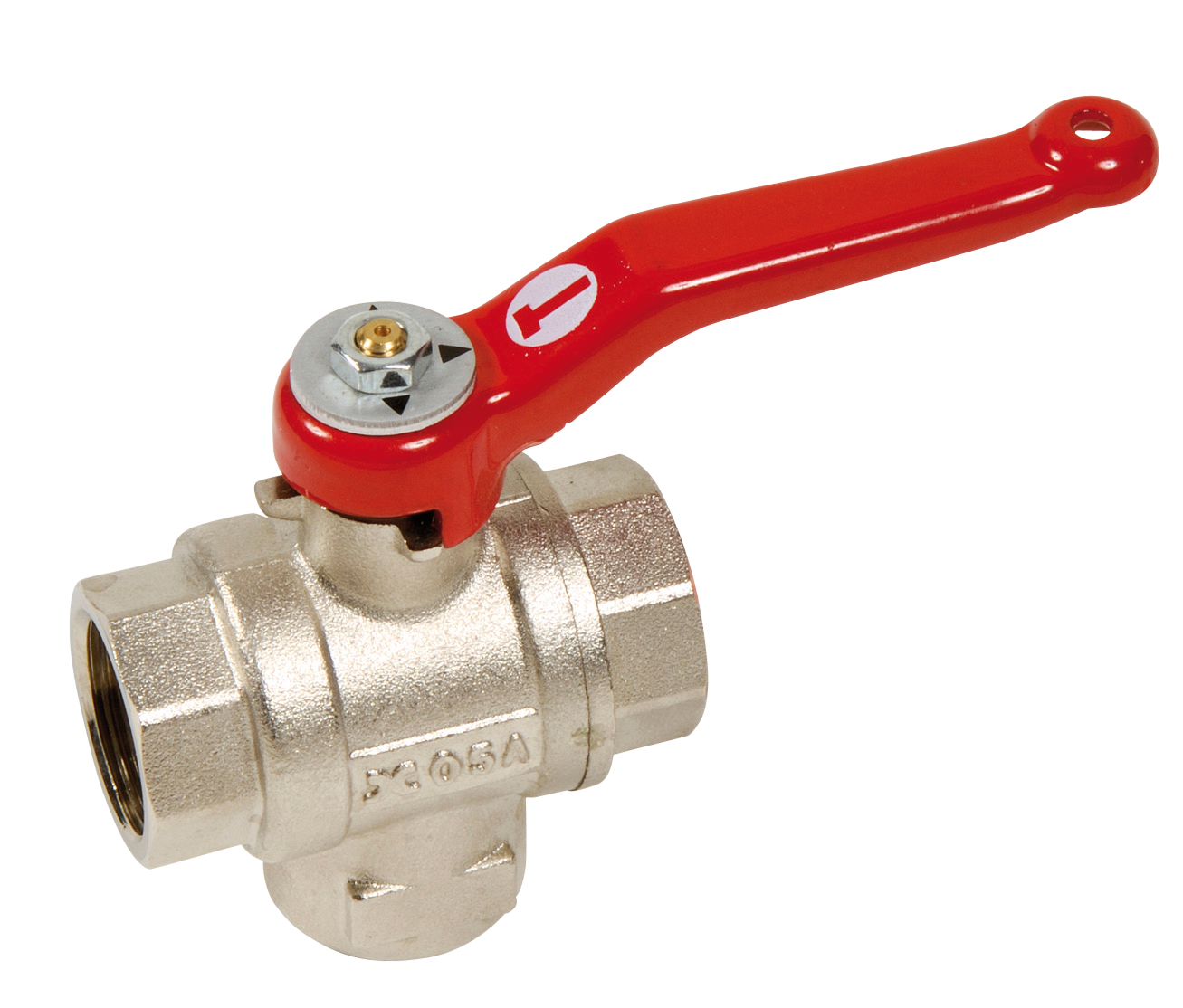

Vanne à sphère trois voies laiton passage standard
Sferaco 535 Lumière T

Présentation
• La vanne à sphère Sferaco 535 Lumière en T - Passage standard est conçue pour la distribution et le mélange de fluides courants compatibles du groupe 2 dans les installations hydrauliques
• Elle est équipée d'un corps en laiton titré CW617N 4MS et d'une sphère en laiton titré CW614N assurant une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle supporte une pression de service jusqu'à 25 bars et une plage de température de -10 °C à +100 °C adaptée aux applications de chauffage et d'eau froide
• Sa conception trois voies à lumière en T permet différentes configurations de passage standard pour la dérivation ou le mélange de circuits
• Le système d'étanchéité par joints de sphère en PTFE et presse-étoupe PTFE garantit une étanchéité fiable sur la durée d'exploitation

Applications
• Distribution et mélange de circuits d'eau chaude jusqu'à 100 °C en chauffage collectif ou individuel
• Dérivation de circuits d'eau froide sanitaire dans les installations tertiaires et industrielles
• Commutation de flux dans les réseaux de fluides du groupe 2 sous pression jusqu'à 25 bars
• Manœuvre et régulation locale sur collecteurs hydrauliques multivoies
• Équipement de réseaux de process légers avec fluides compatibles non corrosifs

Avantages
• Pression de service élevée de 25 bars offrant une large marge de sécurité sur les réseaux hydrauliques
• Plage de température de -10 °C à +100 °C adaptée aussi bien aux circuits d'eau froide qu'aux circuits de chauffage
• Double étanchéité à l'axe par joint torique FKM et presse-étoupe PTFE limitant fortement les risques de fuite externe
• Corps en laiton titré CW617N 4MS et sphère en laiton CW614N assurant une bonne durabilité en service
• Raccordement femelle facilitant l'intégration de la vanne sur des réseaux filetés existants

Conception
• Corps de vanne en laiton titré CW617N 4MS avec conception trois voies en T pour passage standard
• Sphère interne en laiton titré CW614N usinée pour assurer une rotation fluide et un bon alignement des passages
• Joints de sphère en PTFE pour une excellente résistance thermique et chimique dans la plage d'utilisation
• Double étanchéité à l'axe par joint torique FKM et presse-étoupe PTFE pour sécuriser la zone de tige
• Poignée en acier rouge assurant une manœuvre manuelle aisée et une identification visuelle rapide de la position

Caractéristiques techniques
• Passage nominal 1/4 pouce : 10 mm
• Passage nominal 3/8 pouce : 10 mm
• Passage nominal 1/2 pouce : 10 mm
• Passage nominal 3/4 pouce : 15 mm
• Passage nominal 1 pouce : 20 mm
• Passage nominal 1 pouce 1/4 : 25 mm
• Passage nominal 1 pouce 1/2 : 32 mm
• Passage nominal 2 pouces : 40 mm
• Passage nominal 3 pouces : 68 mm
• Pression de service : 25 bars
• Température de service minimum : -10 °C
• Température de service maximum : 100 °C
• Écartement pour diamètre 1/4 pouce : 53 mm
• Écartement pour diamètre 3/8 pouce : 53 mm
• Écartement pour diamètre 1/2 pouce : 54,5 mm
• Écartement pour diamètre 3/4 pouce : 66,5 mm
• Écartement pour diamètre 1 pouce : 74,5 mm
• Écartement pour diamètre 1 pouce 1/4 : 85 mm
• Écartement pour diamètre 1 pouce 1/2 : 97 mm
• Écartement pour diamètre 2 pouces : 109 mm
• Écartement pour diamètre 3 pouces : 177 mm
• Code produit 1/4 pouce : 535002
• Code produit 3/8 pouce : 535003
• Code produit 1/2 pouce : 535004
• Code produit 3/4 pouce : 535005
• Code produit 1 pouce : 535006
• Code produit 1 pouce 1/4 : 535007
• Code produit 1 pouce 1/2 : 535008
• Code produit 2 pouces : 535009
• Code produit 3 pouces : 535011
