Robinet d'arrêt à soupape à étanchéité souple

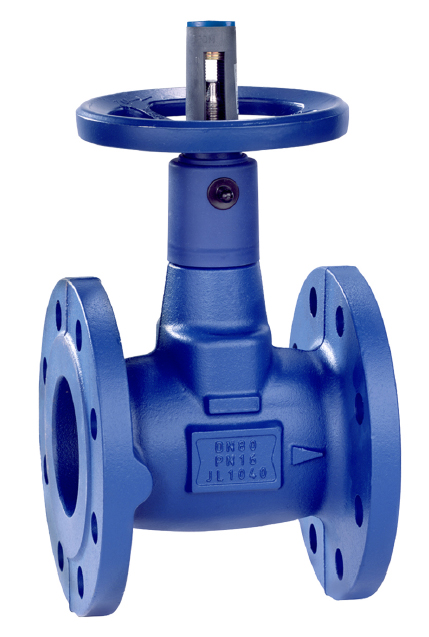

Ksb BOA-COMPACT

Présentation
• Le robinet d'arrêt à soupape Ksb BOA-Compact est conçu pour l'isolement et le réglage des circuits hydrauliques dans les installations de chauffage et de climatisation. Équipé d'un corps monobloc à passage direct et siège incliné, il produit assure une excellente étanchéité et une grande fiabilité de fonctionnement. Ce modèle intègre de série un dispositif de blocage, un limiteur de course, un indicateur de position et un capot d'isolation avec anti-condensation. Sa conception compacte à encombrement court facilite l'intégration dans les réseaux et réduit les coûts de transport et de manutention. Le système d'étanchéité par joint profilé EPDM graissé à vie garantit un service sans maintenance sur la durée
• Sa conception à brides suivant DIN EN 1092-2 permet un raccordement aisé sur les réseaux existants. Le cône de réglage compact revêtu à l'EPDM produit assure à la fois l'étanchéité au passage et une étanchéité arrière souple. L'indicateur de position est placé en dehors du calorifugeage pour une lecture simple, même lorsque la tuyauterie est isolée. Grâce à son calorifugeage entier répondant au règlement allemand sur l'économie de l'énergie, il limite les pertes thermiques sur les réseaux d'eau chaude. Le revêtement extérieur bleu RAL 5002 offre une bonne protection de surface et une identification rapide sur site

Applications
• Installations de chauffage à eau chaude en bâtiments tertiaires et industriels
• Systèmes de climatisation avec réseaux d'eau glacée ou eau tempérée
• Installations de récupération de chaleur sur réseaux hydrauliques
• Réseaux de distribution utilisant des mélanges eau-glycol pour le froid ou le chaud
• Circuits hydrauliques nécessitant isolement et réglage par robinet à soupape

Avantages
• Étanchéité durable sans maintenance grâce au corps monobloc et au joint profilé EPDM graissé à vie
• Pertes de pression réduites par une hydraulique à passage direct favorable à l'écoulement
• Fonction sectionnement et réglage réunies dans un seul robinet avec cône de réglage à courbe caractéristique linéaire
• Calorifugeage optimal avec capot d'isolation anti-condensation limitant les déperditions d'énergie
• Équipement de série très complet incluant limiteur de couple intérieur, indicateur de position et dispositif de blocage
• Encombrement court et poids réduit permettant un montage facile et un transport économique

Conception
• Passage direct à siège incliné avec tête droite pour un écoulement optimisé
• Hydraulique à contact oblique limitant les pertes de charge dans le robinet
• Corps sous pression monobloc en fonte EN-GJL-250 suivant tableau des matériaux disponibles
• Brides suivant DIN EN 1092-2 type 21 avec portée de joint forme B
• Encombrement court conforme à la norme DIN EN 558/14 et ISO 5752/14
• Tige non tournante à filetage extérieur protégé pour une manœuvre fiable
• Étanchéité de tige sans entretien par joint profilé EPDM
• Cône de réglage compact en fonte EN-GJL-250 revêtu à l'EPDM assurant étanchéité au passage et étanchéité arrière souple
• Indicateur de position placé en dehors du calorifugeage pour une lecture aisée
• Calorifugeage entier en matière plastique avec fonction anti-condensation
• Volant non montant disponible en matière plastique renforcée fibres de verre, aluminium moulé ou fonte selon diamètre nominal
• Variantes possibles avec chapeau plombé de sécurité ou actionneur électrique BOA-CVE

Caractéristiques techniques
• Type de produit : robinet d'arrêt à soupape à étanchéité souple
• Pression nominale : PN 6 ou PN 16
• Diamètre nominal : DN 15 à DN 200
• Pression max autorisée : 16 bar
• Température min autorisée : -10 °C
• Température max autorisée : 120 °C
• Matériau du corps : fonte EN-GJL-250 code matériau 5.1301
• Étanchéité de tige : joint profilé EPDM sans entretien
• Organe de fermeture : cône de réglage compact EN-GJL-250 revêtu EPDM
• Revêtement extérieur : peinture bleue RAL 5002
• Brides de raccordement : DIN EN 1092-2 type 21
• Dimensions face-à-face : DIN EN 558/14 et ISO 5752/14
• Essai de pression corps PN 6 : 9 bar à l'eau suivant DIN EN 12266-1 P10 et P11
• Essai de pression corps PN 16 : 24 bar à l'eau suivant DIN EN 12266-1 P10 et P11
• Essai d'étanchéité siège : essai P12 taux de fuite A suivant DIN EN 12266-1
