Présentation

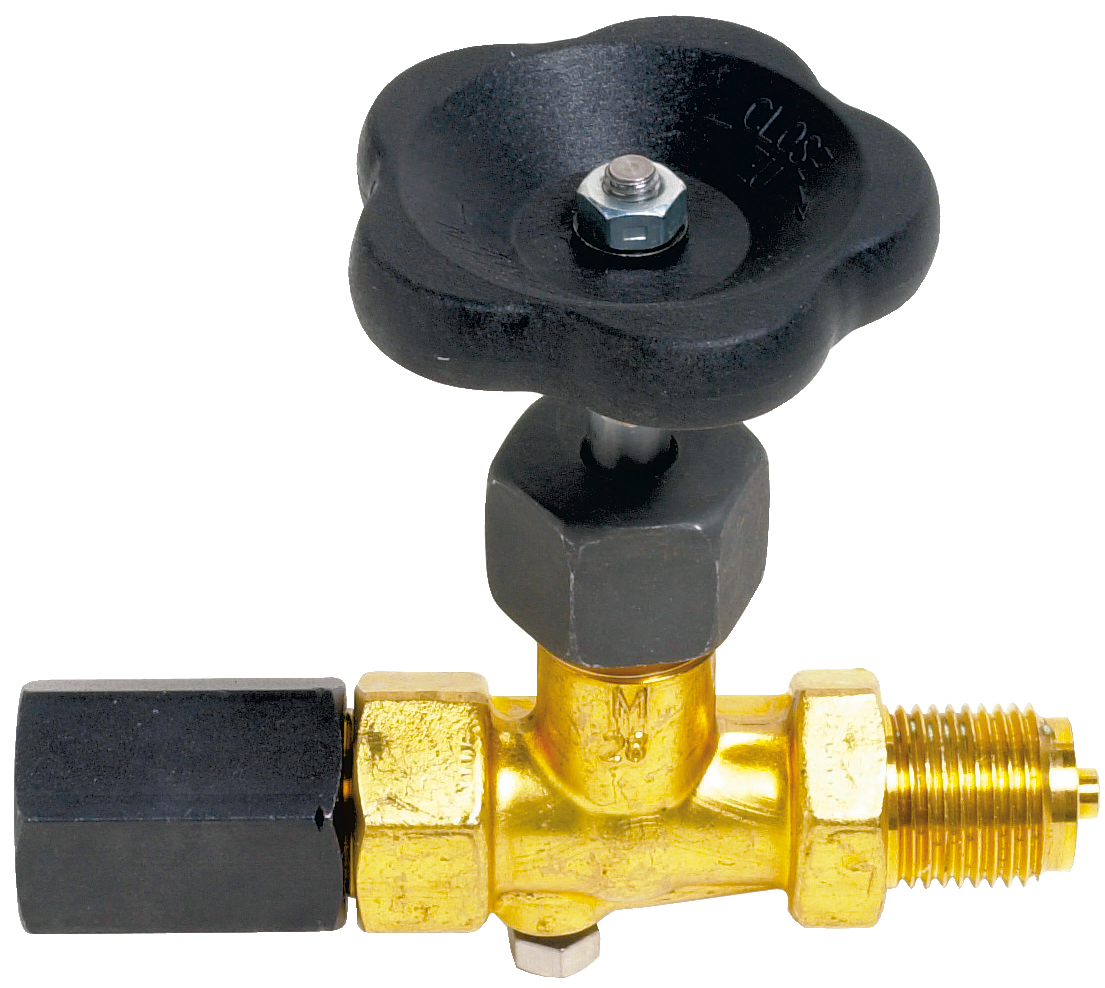

• Le robinet porte-manomètre Sferaco 1390 est conçu pour l'isolement et la mise en service de manomètres sur des installations haute pression
• Il permet de sécuriser la mesure de pression sur des gaz et des liquides non visqueux et non cristallisants
• Ce modèle supporte une pression de service élevée adaptée aux circuits industriels exigeants
• Sa conception en laiton titré avec passage réduit limite les pertes de charge tout en assurant une bonne tenue mécanique
• Le système intègre un presse-étoupe en PTFE pour garantir une étanchéité fiable en conditions sévères
Applications
• Instrumentation de pression sur réseaux de gaz industriels haute pression
• Mesure de pression sur circuits hydrauliques et installations de process
• Montage de manomètres sur collecteurs et groupes de pompage
• Surveillance de pression sur installations de chauffage industriel
• Équipements de comptage et de mesure nécessitant un organe d'isolement haute pression
Avantages
• Supporte une pression de service jusqu'à 250 bars pour les applications exigeantes
• Assure une étanchéité durable grâce au presse-étoupe en PTFE
• Facilite le montage et le démontage du manomètre avec l'écrou tendeur intégré
• Limite les contraintes sur le manomètre grâce au passage réduit
• Compatible avec de nombreux fluides grâce au corps en laiton titré CW617N
Conception
• Corps en laiton titré CW617N pour une résistance mécanique et une bonne compatibilité chimique
• Raccordement mâle femelle MP pour un montage aisé sur les lignes de mesure
• Écrou tendeur permettant l'orientation et le serrage précis du manomètre
• Passage réduit pour contrôler le débit vers l'instrument de mesure
• Presse-étoupe en PTFE assurant l'étanchéité de la tige en haute pression
Caractéristiques techniques
• Modèle : 1390
• Pression de service : 250 bars
• Plage de température de service : -10 à +90 °C
• Raccordement entrée : mâle 1/2 pouce
• Raccordement sortie : femelle 1/2 pouce
• Type de filetage : MP 1/2 pouce
• Longueur totale : 119 mm
• Matériau du corps : laiton titré CW617N
• Catégorie de pression : haute pression 250 bars
• Nombre de voies : 2 voies
