Présentation

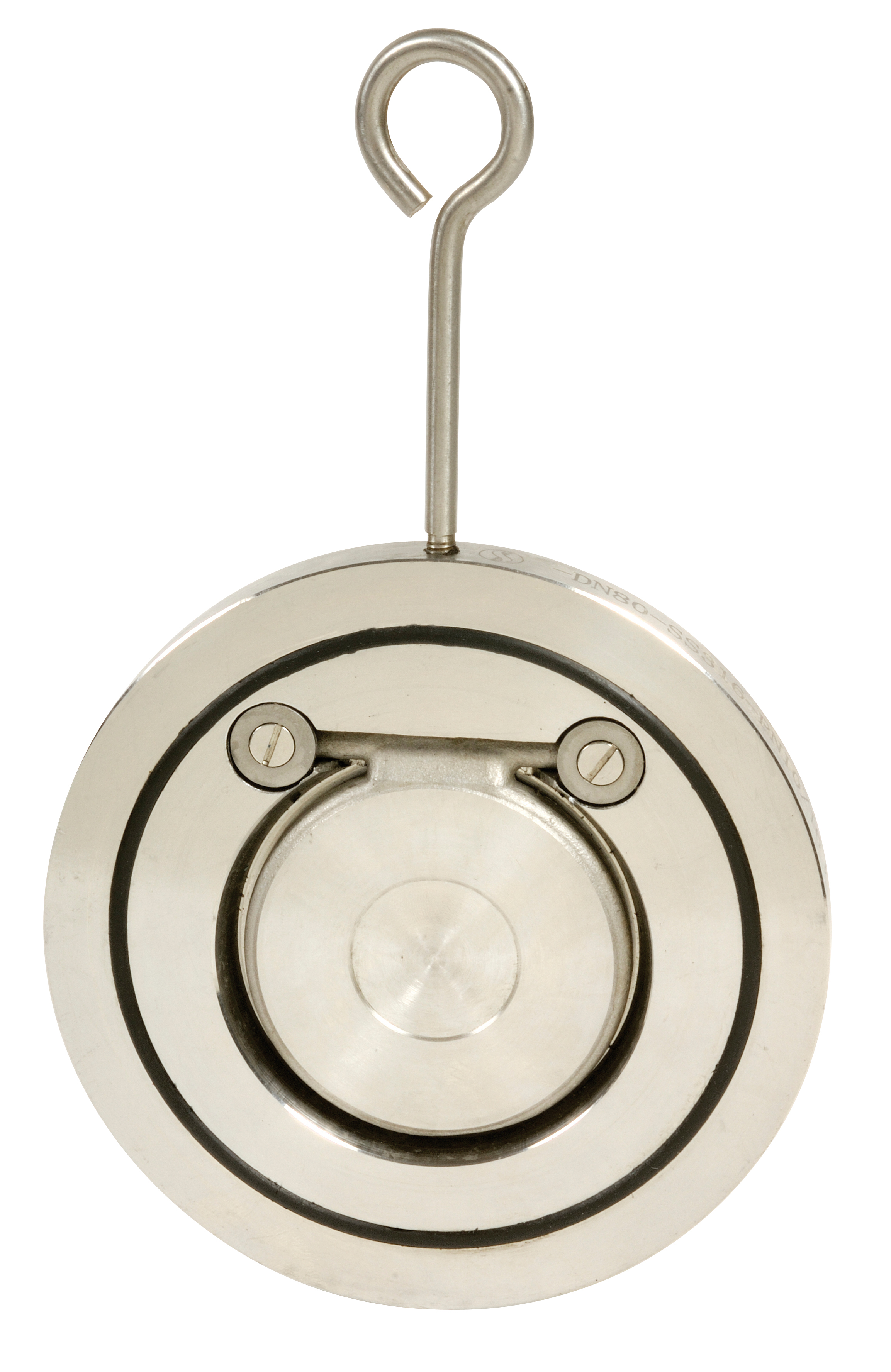

• Le clapet anti-retour Sferaco 351 est conçu pour empêcher les retours de fluide sur les réseaux de liquides et de gaz du groupe 1
• Équipé d'un corps et d'un battant en acier zingué, il offre une excellente résistance mécanique et une bonne tenue à la corrosion
• Ce modèle intègre un siège NBR assurant une étanchéité fiable dans une large plage de pressions
• Sa conception à simple battant garantit un passage intégral pour limiter les pertes de charge dans l'installation
• Le système est adapté aux montages horizontaux ou verticaux avec fluide ascendant, ce qui facilite son intégration sur différents réseaux
Applications
• Réseaux d'adduction et de distribution d'eau froide ou chaude jusqu'à 80 °C avec siège NBR
• Lignes de transfert de liquides du groupe 1 sous pression jusqu'à 16 bars
• Réseaux de gaz du groupe 1 compatibles avec les matériaux acier zingué et NBR
• Installations industrielles nécessitant la protection des pompes et des équipements contre les coups de bélier liés aux retours de fluide
• Boucles de distribution dans le bâtiment et les infrastructures hydrauliques avec montage entre brides PN10 ou PN16
Avantages
• Limitation de la perte de charge grâce au passage intégral et au simple battant
• Compatibilité avec de nombreuses installations grâce au raccordement PN10 ou PN16 et à la possibilité de montage horizontal ou vertical
• Étanchéité renforcée par le siège NBR adapté aux liquides et aux gaz du groupe 1
• Adaptation à des niveaux de pression élevés avec une pression de service jusqu'à 16 bars selon le diamètre nominal
• Conformité réglementaire assurée par l'application de la directive CE 2014/68/UE en catégorie de risque III
Conception
• Corps et battant en acier zingué pour une bonne résistance à la corrosion
• Siège NBR optimisé pour l'étanchéité des liquides et des gaz du groupe 1
• Système à simple battant garantissant un passage intégral du fluide
• Raccordement entre brides compatible PN10 et PN16 selon les diamètres nominaux
• Conception conforme à la norme EN558 série 97 pour l'écartement des brides
Caractéristiques techniques
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 600 mm
• Pression de service jusqu'au DN200 : 16 bars
• Pression de service au-delà du DN200 : 10 bars
• Plage de température siège NBR : -10 °C à +80 °C
• Diamètre nominal DN100 écartement : 18 mm
• Diamètre nominal DN150 écartement : 20 mm
• Diamètre nominal DN200 écartement : 22 mm
• Diamètre nominal DN250 écartement : 26 mm
• Diamètre nominal DN300 écartement : 32 mm
• Diamètre nominal DN350 écartement : 38 mm
• Montage possible entre-brides Class 150 : PN20 du DN100 au DN400
• Certificat matière 3.1 : 10 € par diamètre nominal
• Raccordement nominal : PN10 ou PN16 selon le diamètre nominal
