Présentation

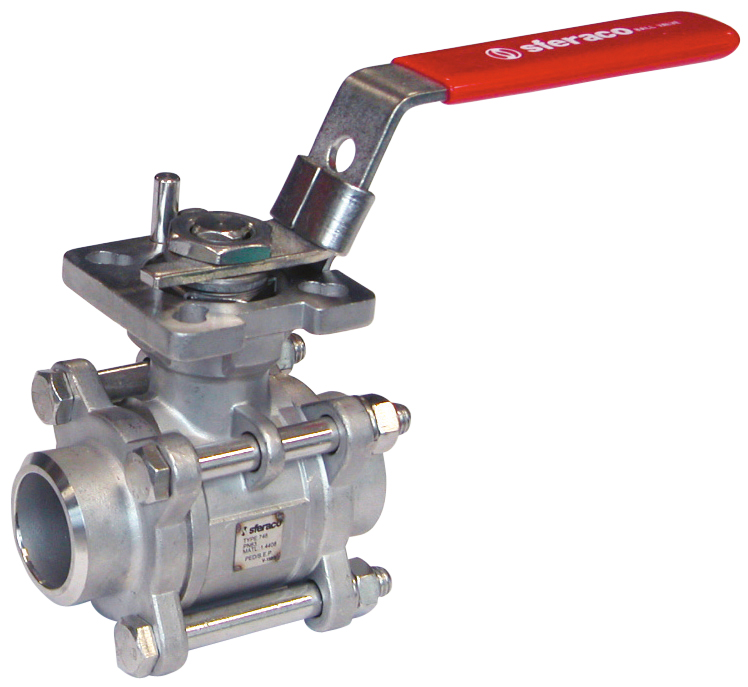

• La vanne à sphère Sferaco SPHERE ACIER INOX 747-748-749 est conçue pour l'isolement et le contrôle des fluides industriels sous pression
• Équipée d'une sphère en inox EN 1.4408 et d'un passage intégral, elle limite les pertes de charge dans les réseaux
• Ce modèle 3 pièces avec platine ISO 5211 est adapté aux raccordements par filetage BSP, par soudure bout à bout BW ou par soudure emboîtée SW
• Sa conception en inox et ses sièges en PTFE chargé assurent une bonne résistance chimique et thermique jusqu'à 220 °C
• Le système de presse-étoupe et de joint torique FKM garantit une double étanchéité à l'axe pour une sécurité renforcée
Applications
• Installations d'industries chimiques nécessitant l'isolement de fluides corrosifs sous pression
• Process des industries pharmaceutiques avec conditions de service de -30 °C à +220 °C
• Réseaux d'industries pétrochimiques avec vapeur jusqu'à 18 bars maximum
• Installations hydrauliques fonctionnant jusqu'à 40 bars de pression de service
• Réseaux d'air comprimé industriels nécessitant une vanne compacte à passage intégral
Avantages
• Double étanchéité à l'axe par presse-étoupe PTFE chargé 25 % Grafoil et joint torique FKM pour une sécurité accrue
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Platine ISO 5211 permettant l'automatisation facile par montage d'actionneur
• Compatibilité avec les atmosphères explosibles grâce à la certification ATEX groupe II catégorie 2G/2D
• Large plage de températures de service de -30 °C à +220 °C selon le matériau de corps
Conception
• Sphère en inox EN 1.4408 usinée pour un fonctionnement régulier
• Presse-étoupe en PTFE chargé 25 % Grafoil avec rattrapage de jeu par rondelles élastiques
• Axe inéjectable en inox ASTM A182 F316 assurant la sécurité en cas de surpression
• Sièges en PTFE chargé 50 % avec insert en inox ASTM A182 F316
• Poignée cadenassable rouge en inox ASTM A182 F304 permettant le verrouillage en position
Caractéristiques techniques
• Pression de service PS : 40 bars
• Pression de vapeur max : 18 bars
• Température de service modèle acier : -20 °C à +220 °C
• Température de service modèle inox : -30 °C à +220 °C
• Diamètre nominal minimum : 6 mm
• Diamètre nominal maximum : 100 mm
• Passage intérieur minimum : 11,5 mm
• Passage intérieur maximum : 100 mm
• Écartement minimum version brides : 130 mm
• Écartement maximum version brides : 350 mm
• Écartement minimum versions 3 pièces taraudées ou soudées : 63,5 mm
• Écartement maximum versions 3 pièces taraudées ou soudées : 225 mm
• Certification ATEX zones : 1 et 21, 2 et 22
• Pression nominale brides : PN40
