Présentation

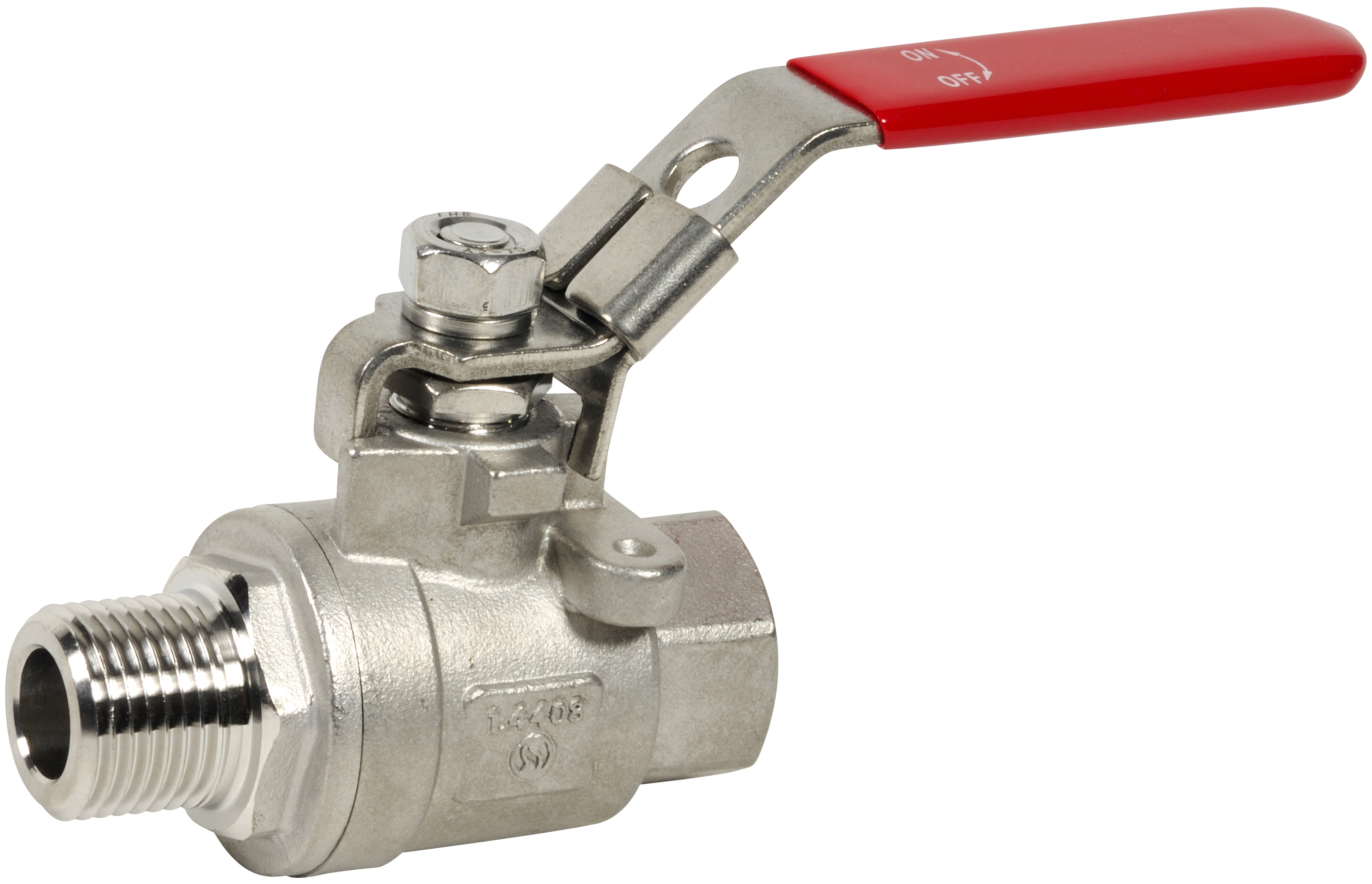

• La vanne à boisseau sphérique Sferaco SPHERE ACIER INOX 789 Mâle - Femelle Passage intégral est conçue pour l'isolement et la régulation de fluides dans des réseaux industriels exigeants
• Elle est équipée d'un corps en acier inoxydable EN 1.4408 offrant une excellente résistance à la corrosion
• Ce modèle à passage intégral limite les pertes de charge grâce à un diamètre interne optimisé
• Sa conception à deux pièces avec sièges en PTFE chargé verre garantit une étanchéité durable sous pression
• Le système d'actionnement par poignée cadenassable en acier inoxydable assure une manœuvre sûre et un verrouillage en position
Applications
• Réseaux de process dans les industries chimiques et pharmaceutiques
• Installations des industries pétrochimiques pour l'isolement de lignes de fluide
• Réseaux hydrauliques industriels de distribution de liquides
• Circuits d'air comprimé dans les installations industrielles
• Equipements nécessitant une vanne en acier inoxydable pour fluides corrosifs
Avantages
• Passage intégral permettant de minimiser les pertes de charge dans l'installation
• Résistance élevée à la corrosion grâce au corps en acier inoxydable EN 1.4408 et à la sphère en acier inoxydable 316
• Plage de température de service large de -20 °C à +180 °C pour de multiples applications industrielles
• Sécurité renforcée par l'axe inéjectable en acier inoxydable 316 et la poignée cadenassable
• Conformité réglementaire assurée avec la directive 2014/68/UE catégorie de risque II et les tests selon la norme ISO 5208
Conception
• Corps en acier inoxydable EN 1.4408 à deux pièces pour une robustesse mécanique accrue
• Sphère en acier inoxydable 316 pour la version 789 garantissant une haute résistance chimique
• Presse-étoupe en PTFE assurant l'étanchéité autour de l'axe de manœuvre
• Sièges en PTFE chargé verre pour améliorer la tenue à la pression et à la température
• Poignée cadenassable en acier inoxydable ASTM A182 F304 permettant le verrouillage en position ouverte ou fermée
Caractéristiques techniques
• Pression de service PS max : 63 bar
• Plage de température de service TS : -20 °C à +180 °C
• Diamètre nominal min : 1/4 pouces
• Diamètre nominal max : 2 pouces
• Passage interne min : 10,8 mm
• Passage interne max : 50 mm
• Pression de service pour DN 1 pouce : 50 bar
• Pression de service pour DN 2 pouces : 40 bar
• Valorisation du certificat matière 3.1 : 10 € par diamètre nominal
• Entraxe min : 56,5 mm
• Entraxe max : 139,5 mm
• Catégorie de risque directive 2014/68/UE : 2
• Nombre de pièces du corps : 2
• Série de pression jusqu'à DN 3/4 pouces : 63 bar
• Série de pression à partir de DN 1 pouces 1/2 : 40 bar
