Présentation

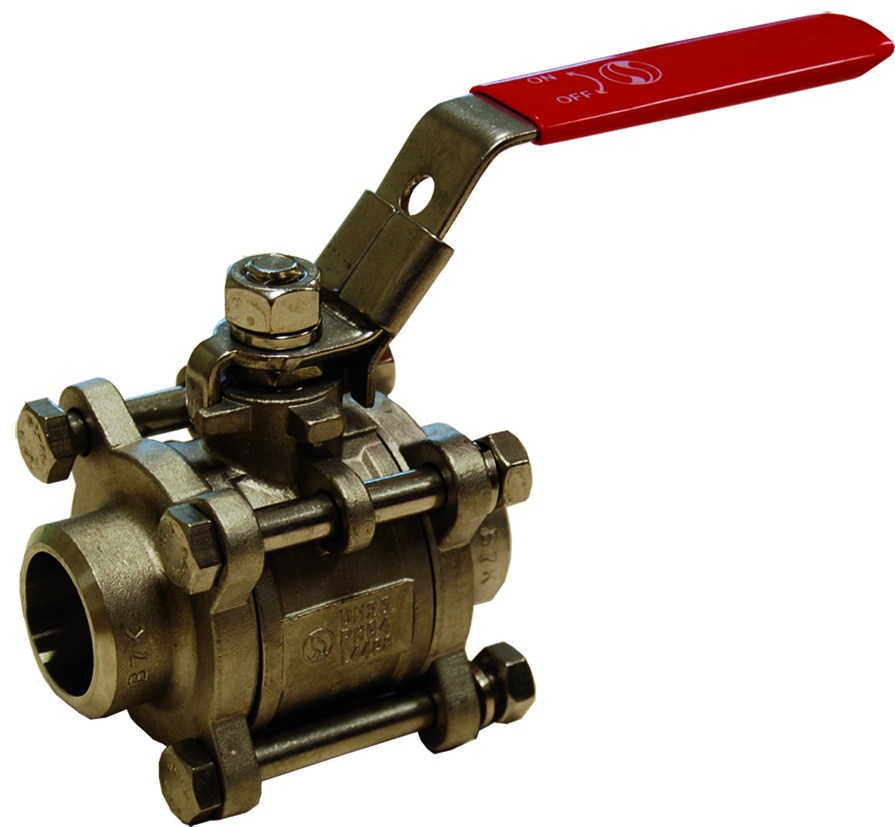

• vanne à sphère Sferaco 791 RTS est conçue pour l'isolement et le contrôle de liquides et de gaz industriels
• Elle est équipée d'une sphère en acier inoxydable 316 et d'un axe inéjectable pour une sécurité renforcée
• Ce modèle offre un passage intégral permettant de limiter les pertes de charge dans les réseaux
• Sa conception avec presse-étoupe en PTFE et siège en PTFE chargé 15 % verre garantit une excellente étanchéité
• Le système intègre une poignée cadenassable en acier inoxydable pour sécuriser les manoeuvres sur l'installation
Applications
• Réseaux industriels de transport de liquides du groupe 1 sous pression contrôlée
• Distribution de gaz du groupe 1 dans les installations industrielles et tertiaires
• Circuits de process nécessitant une vanne à passage intégral en acier inoxydable
• Installations d'eau froide ou chaude dans la plage de température admissible
• Réseaux de fluides compatibles avec l'acier inoxydable 316, hors vapeur
Avantages
• Passage intégral limitant les pertes de charge sur le réseau de fluide
• Sécurité accrue grâce à l'axe inéjectable et à la poignée cadenassable
• Résistance aux températures de service de -20 °C à +180 °C
• Conformité à la directive 2014/68/UE catégorie de risque II et aux tests API 598
• Possibilité d'obtention d'un certificat matière 3.1 pour la traçabilité des composants
Conception
• Corps en acier inoxydable 1.4408 avec sphère en inox 316 usinée
• Presse-étoupe en PTFE assurant l'étanchéité autour de l'axe
• Sièges en PTFE chargé 15 % verre pour une meilleure résistance mécanique
• Poignée manuelle cadenassable en inox ASTM A182 F304 de couleur rouge
• Construction 3 pièces permettant l'entretien et le démontage en ligne
Caractéristiques techniques
• Pression de service PS max : 63 bar
• Température de service : -20 °C à +180 °C
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 4 pouces
• Passage interne pour DN 1/4 pouce : 11,6 mm
• Passage interne pour DN 4 pouces : 100 mm
• Écartement pour DN 1/4 pouce : 59 mm
• Écartement pour DN 4 pouces : 216 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
• Certificat ou marquage ATEX en option : 3 € par robinet
• Gamme de pression intermédiaire acier ou inox : 20 à 63 bar
• Nombre de pièces du corps : 3 pièces
• Groupe de fluide compatible : groupe 1 liquides et gaz
• Écartement pour DN 2 pouces : 124,6 mm
