Présentation

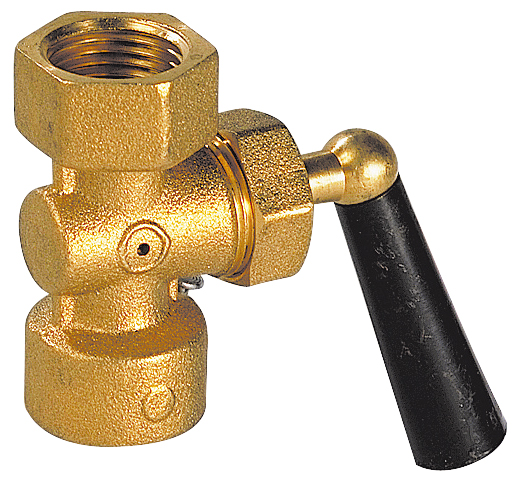

• Le robinet porte-manomètre Sferaco 1305 est conçu pour l'isolement et la mise en service progressive des manomètres sur les installations de comptage et de mesure
• Il permet l'utilisation fiable avec des gaz et des liquides non visqueux, non cristallisants et n'attaquant pas les alliages de cuivre jusqu'à une pression de service de 16 bars
• Équipé d'un passage réduit et d'un système de décompression, il limite les coups de bélier et protège durablement les instruments de mesure
• Sa construction en laiton titré CW617N assure une bonne résistance mécanique et une compatibilité avec de nombreuses applications industrielles
• Le raccordement femelle-femelle MP facilite l'intégration du robinet dans les lignes de mesure existantes sans modifications importantes du réseau
Applications
• Installation de manomètres sur des réseaux de gaz compatibles avec les alliages de cuivre
• Montage de manomètres sur des circuits de liquides propres non visqueux et non cristallisants
• Équipement de panneaux de comptage et de mesure pour l'isolement et la décompression des appareils de contrôle
Avantages
• Sécurisation de la mise sous pression des manomètres grâce à la fonction de décompression intégrée
• Compatibilité avec une large plage de températures de service de -10 °C à +90 °C
• Raccordement femelle-femelle MP permettant un montage simple et rapide sur différentes sections de tuyauterie
Conception
• Corps en laiton titré CW617N adapté aux gaz et liquides non agressifs
• Architecture à passage réduit limitant les volumes internes et améliorant la précision de la mesure
• Filetages femelle-femelle MP disponibles en diamètres nominaux 1/4, 3/8 et 1/2 pouce
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service min : -10 °C
• Température de service max : 90 °C
• Matière du corps : laiton titré CW617N
• Diamètre nominal version 1 : 1/4 pouce
• Diamètre nominal version 2 : 3/8 pouce
• Diamètre nominal version 3 : 1/2 pouce
• Longueur version 1/4 pouce : 46 mm
• Longueur version 3/8 pouce : 50 mm
• Longueur version 1/2 pouce : 56 mm
• Code version 1/4 pouce : 1305002
• Code version 3/8 pouce : 1305003
• Code version 1/2 pouce : 1305004
