Présentation

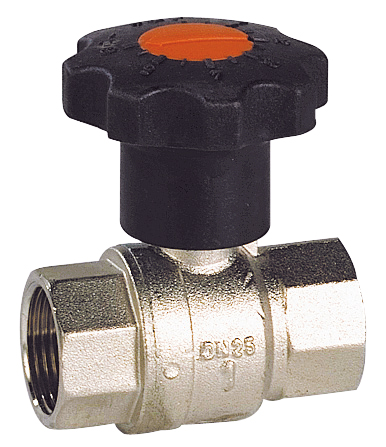

• La vanne à sphère Sferaco SFERALOCK 531 est conçue pour l'isolement et la commande de réseaux de fluides courants du groupe 2
• Elle est équipée d'une sphère en laiton chromé à passage intégral pour limiter les pertes de charge dans l'installation
• Ce modèle intègre un système de cadenassage permettant le verrouillage en position ouverte ou fermée pour sécuriser les interventions
• Sa conception en laiton titré CW617N nickelé assure une bonne résistance à la corrosion et une longue durée de service
• Le réducteur de manoeuvre permet une ouverture et une fermeture progressives afin de réduire les coups de bélier dans les canalisations
Applications
• Isolation et manoeuvre de réseaux de distribution d'eau froide ou chaude en milieu tertiaire ou industriel
• Commande de circuits d'air comprimé jusqu'à 20 bars dans des installations de production ou de maintenance
• Sécurisation d'organes en aval grâce au cadenassage de la vanne lors des opérations de maintenance
Avantages
• Sécurité renforcée grâce au cadenassage possible en position ouverte ou fermée
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Corps en laiton nickelé offrant une bonne résistance à la corrosion dans le temps
Conception
• Corps en laiton titré CW617N nickelé
• Sphère en laiton titré CW617N chromée
• Joints de sphère en PTFE pour une étanchéité renforcée
Caractéristiques techniques
• Pression de service air comprimé Fig. 556 : 20 bars
• Pression de service air comprimé Fig. 557 : 10 bars
• Plage de température Fig. 556 : -10 °C à +120 °C
• Plage de température Fig. 557 : -10 °C à +100 °C
• Pression de service Fig. 531 diamètres 3/8" à 3/4" : 50 bars
• Pression de service Fig. 531 diamètres 1" à 2" 1/2 : 25 à 40 bars
• Passage hydraulique Fig. 531 : 10 à 58 mm selon diamètre
• Écartement Fig. 531 : 60 à 140 mm selon diamètre
• Diamètres disponibles Fig. 531 : 3/8" à 2" 1/2
• Gamme de pression de service SFERALOCK : 20 à 50 bars
