Présentation
• Les oreilles de centrage Sferaco 1146 Oreilles de centrage - HYPALON sont conçues pour assurer le montage et le centrage précis de robinets papillon sur les canalisations industrielles

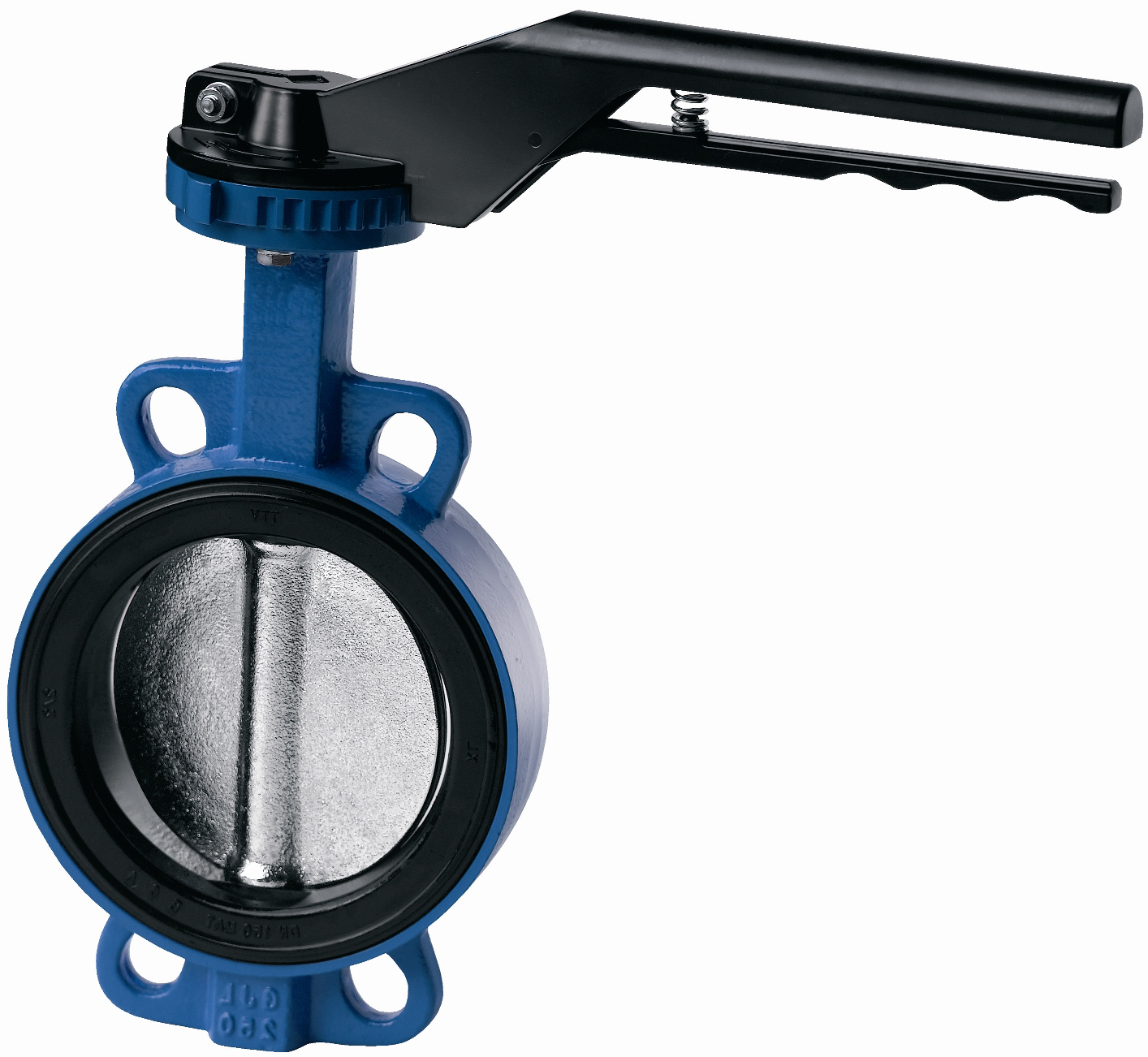

• Elles sont associées à un robinet papillon type Uranus B6 avec un corps en fonte ductile GJS-500-7 revêtu Rilsan pour une excellente résistance mécanique
• La manchette en HYPALON garantit une tenue chimique adaptée aux fluides oxydants et à de nombreux acides agressifs
• Ce modèle couvre une large plage de diamètres nominaux de DN32 à DN300 pour s'adapter à de nombreuses installations
• Le système est prévu pour des pressions de service jusqu'à 16 bar et une plage de température de -10 °C à +90 °C
Applications
• Réseaux industriels transportant des fluides oxydants nécessitant un centrage précis des robinets papillon
• Installations chimiques utilisant des acides minéraux, sulfurique, phosphorique ou acétique
• Canalisations de process en milieu industriel où la résistance chimique de l'HYPALON est requise
• Unités de traitement de fluides dans l'industrie de procédés avec exigences de fiabilité d'étanchéité
• Réseaux de distribution en usine nécessitant un montage sécurisé des robinets papillon entre brides
Avantages
• Couvre une large gamme de diamètres nominaux de 32 mm à 300 mm pour une grande polyvalence d'installation
• Assure un centrage fiable du robinet papillon, limitant les risques de fuites sur le réseau
• Offre une résistance élevée aux fluides oxydants et aux principaux acides grâce à la manchette HYPALON
• Supporte des pressions de service jusqu'à 16 bar pour répondre aux applications industrielles exigeantes
• Compatible avec des brides PN10, PN16 et CLASS 150 PN20 pour une intégration sur de nombreux réseaux
Conception
• Manchette en HYPALON adaptée aux fluides oxydants et aux acides minéraux, sulfurique, phosphorique et acétique
• Association avec un papillon Uranus B6 et un corps en fonte ductile GJS-500-7 revêtu Rilsan pour la robustesse
• Conception prévue pour une plage de température de service de -10 °C à +90 °C
• Pression de service maximale de 16 bar sur les diamètres DN32 à DN300
• Produit disponible sur demande avec possibilité de certificat matière 3.1 sur demande
Caractéristiques techniques
• Diamètre nominal minimal : 32 mm
• Diamètre nominal maximal : 300 mm
• Pression de service PS : 16 bar
• Plage de pression nominale : PN10/16 et CLASS 150 PN20
• Température minimale de service : -10 °C
• Température maximale de service : 90 °C
• Matériau de la manchette : HYPALON 1
• Matériau du corps de robinet compatible : fonte GJS-500-7 1
• Revêtement du corps de robinet : Rilsanisé 1
• Code levier DN32-40 : 1146040 1
• Code levier DN50 : 1146050 1
• Code levier DN65 : 1146065 1
• Code levier DN80 : 1146080 1
• Code levier DN100 : 1146100 1
• Code levier DN300 : 1146300 1
