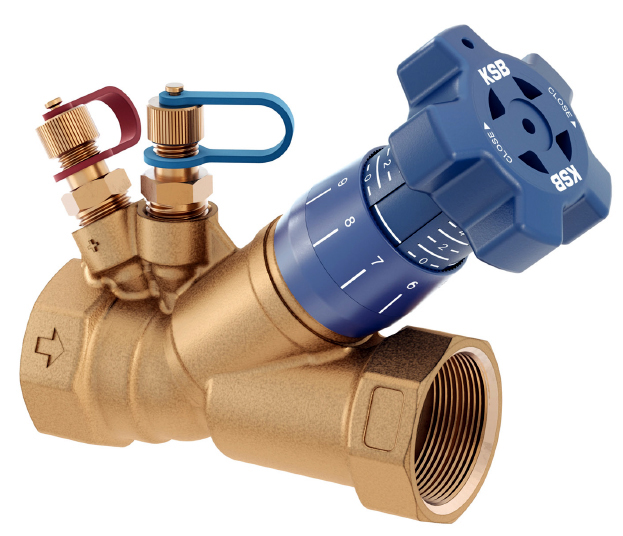

Robinet d'équilibrage et de sectionnement avec mesure intégrée
Ksb BOA-CONTROL SBV

Présentation
• Le robinet d'équilibrage et de sectionnement Ksb BOA-Control SBV est conçu pour le réglage précis des débits dans les circuits de chauffage, de climatisation et de refroidissement. Équipé d'un diaphragme de mesure fixe et de deux prises de pression auto-étanches, il permet le mesurage direct de la pression différentielle et du débit-volume. Sa conception à passage direct avec filetage femelle et chapeau incliné facilite l'intégration sur les réseaux hydrauliques. L'affichage numérique de la course avec 40 positions de réglage garantit un équilibrage statique fiable et reproductible

Applications
• Équilibrage hydraulique des installations de chauffage à eau chaude
• Régulation et mesure de débit dans les systèmes de climatisation
• Contrôle de débit dans les circuits de refroidissement fermés
• Mesure de pression différentielle sur réseaux d'eau traitée
• Équilibrage de boucles hydrauliques avec régulation de pression différentielle

Avantages
• Réglage précis du débit grâce à l'affichage numérique de la course avec 40 positions de réglage
• Lecture aisée de la position d'ouverture grâce à l'indicateur de tours entiers et de dixièmes de tours, lisible dans toutes les positions
• Compatibilité avec les installations de chauffage et de froid grâce à l'utilisation de matériaux adaptés aux basses et hautes températures
• Possibilité de raccordement à des régulateurs de pression différentielle via tube capillaire pour une régulation optimisée
• Mesurage du débit indépendant de la position de montage grâce au diaphragme de mesure fixe intégré

Conception
• Robinet de mesure et d'équilibrage statique à passage direct avec filetage femelle
• Chapeau incliné avec volant non montant et tige tournante
• Limiteur de course réglable avec vis sans tête pour préréglage sécurisé
• Diaphragme de mesure fixe formant un écran d'étranglement intégré dans le corps
• Deux tubulures de prise de pression auto-étanches avec chapeaux de protection
• Indicateur de course en matière plastique renforcée de fibres de verre avec affichage numérique
• Corps, couvercle, tige et cône en laiton résistant à la corrosion (alliage CW602N)
• Joints d'étanchéité et joints toriques en EPDM adaptés aux fluides d'eau et eau-glycol

Caractéristiques techniques
• Type de produit : Robinet d'équilibrage et de sectionnement avec mesure
• Pression nominale : PN 25
• Diamètre nominal : DN 15-50
• Pression max autorisée : 25 bar
• Température min autorisée : -10°C
• Température max autorisée : 120°C
• Fluide compatible : eau
• Fluide compatible : mélanges eau-glycol avec teneur en glycol jusqu'à 50 %
• Matériau du corps : laiton CW602N
• Matériau couvercle de corps : laiton CW602N
• Matériau tige et cône : laiton CW602N
• Matériau tubulures de prise de pression : laiton CW617N
• Matériau joints d'étanchéité : EPDM 70
• Raccordement : raccord fileté ISO 228
• Essai de pression corps : 37,5 bar suivant DIN EN 12266-1
• Essai d'étanchéité siège : 27,5 bar, taux de fuite A suivant DIN EN 12266-1
• Pression de service autorisée de -10 à 100°C : 25 bar
• Pression de service autorisée à 120°C : 21 bar
• Plage de températures pour courbes de débit : 5 à 30°C
• Vitesse d'écoulement maximale prise en compte : 4 m/s
