Présentation

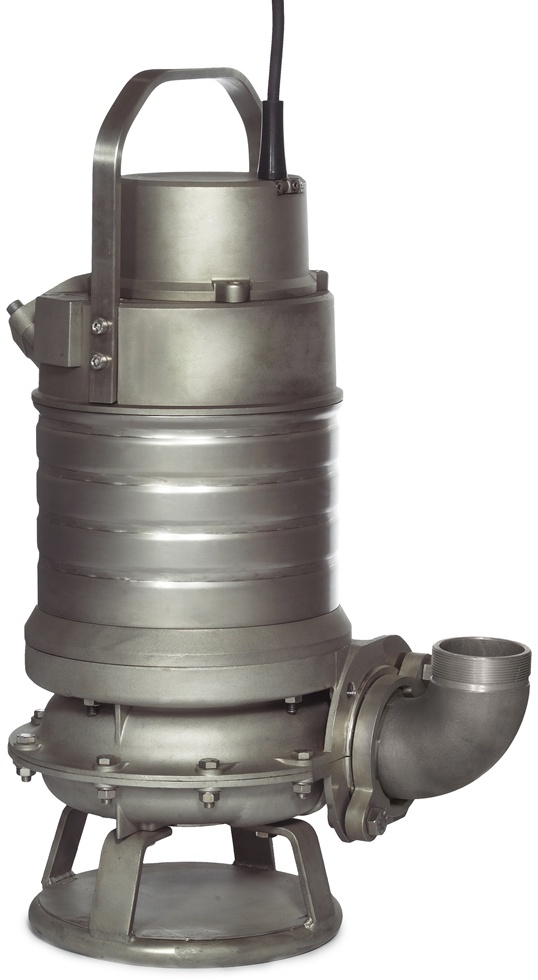

• La pompe submersible Grindex Sandy Inox 3 8120.280 est conçue pour le pompage de boues et d'eau corrosive en environnements difficiles
• Elle est équipée d'une roue vortex encastrée permettant le passage de solides d'un diamètre allant jusqu'à 50 mm
• Ce modèle en acier inoxydable AISI 316 est particulièrement adapté aux mines, chantiers, décharges et applications industrielles corrosives
• Sa large plage de pH autorisée de 2 à 11 lui permet de traiter des fluides très agressifs, y compris l'eau de mer
• La conception modulaire de la pompe réduit les coûts de service et facilite les opérations de maintenance
Applications
• Pompage de boues corrosives dans les mines avec eau caustique
• Pompage d'eau de mer dans les chantiers navals et ports
• Vidange de bassins et fosses dans les fermes piscicoles
• Transfert d'eau corrosive sur chantiers de construction
• Applications offshore nécessitant le pompage de fluides agressifs
Avantages
• Large plage de pH de 2 à 11 pour une compatibilité étendue avec les fluides corrosifs
• Passage de solides jusqu'à 50 mm limitant les risques de colmatage
• Construction intégrale en acier inoxydable AISI 316 pour une excellente résistance à la corrosion
• Conception modulaire permettant une maintenance rapide et des coûts de service réduits
• Protection possible par anodes en zinc pour augmenter la durée de vie en eau de mer
Conception
• Roue vortex encastrée en acier inoxydable pour le pompage de boues chargées
• Corps de pompe et couvercle de stator en acier inoxydable pour une résistance élevée à la corrosion
• Moteur électrique submersible triphasé avec isolation de classe H pour un fonctionnement continu
• Accouplement en configuration étoile-triangle pour limiter le courant de démarrage
• Câble d'alimentation SUBCAB triphasé 4G2,5 mm2 de 20 m pour une installation aisée
Caractéristiques techniques
• Type de pompe : submersible électrique triphasée IP 68
• Puissance nominale moteur : 6,3 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 3
• Débit au point de rendement maximal : 8,91 l/s
• Débit max : 15,85 l/s
• Hauteur au point de rendement maximal : 18,42 m
• Hauteur à débit minimum : 22,81 m
• Hauteur à débit maximal : 3,79 m
• Diamètre de refoulement : 75 mm
• Diamètre de la roue : 125 mm
• Immersion maximale : 20 m
• Température max du liquide pompé : 40 °C
• Plage de pH du liquide : 2 à 11
• Courant nominal : 12 A
• Courant de démarrage en démarrage direct : 77 A
• Courant de démarrage en démarrage triangle étoile : 25,67 A
• Nombre maximal de démarrages par heure : 30
• Vitesse nominale du moteur : 2 840 tr/min
• Rendement moteur à 100 % de charge : 86,5 %
• Rendement moteur à 75 % de charge : 88,5 %
• Rendement moteur à 50 % de charge : 89,5 %
• Rapport de courant de démarrage : 6,41
• Max P2 hydraulique : 5,77 kW
• Diamètre maximal des solides : 50 mm
• Densité de fluide de calcul : 1 000 kg/m3
• NPSH disponible : 10,27 m
• Température ambiante de calcul : 20 °C
