Présentation

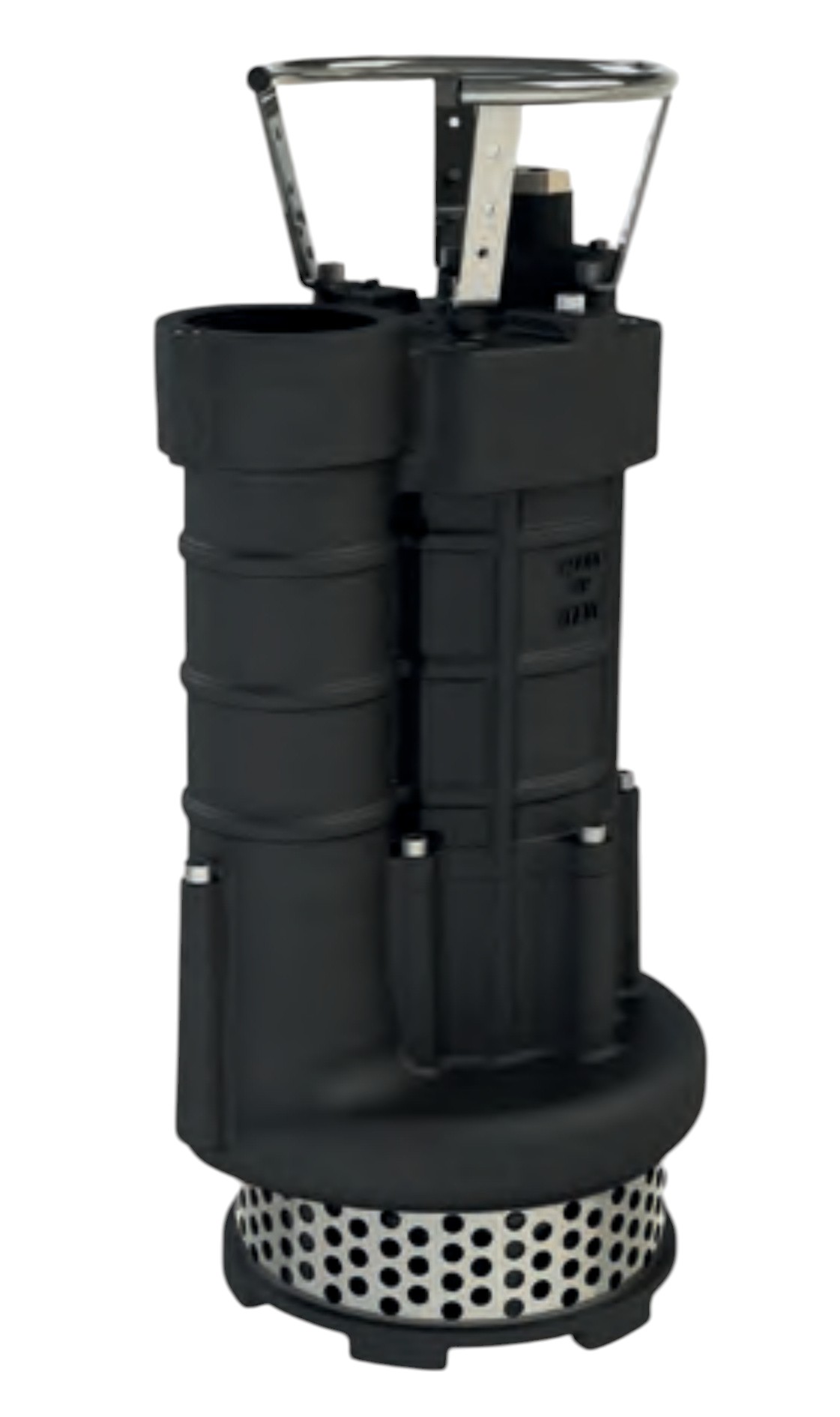

• La pompe Arven TURBO LG 500-1000 est conçue pour le drainage intensif sur chantiers de construction et travaux publics
• Elle assure le relevage d'eau claire ou modérément chargée contenant des particules abrasives dans des conditions sévères
• Équipée d'un moteur à bain d'huile biodégradable, elle garantit un refroidissement optimal et une lubrification efficace des roulements
• Sa double garniture mécanique avec côté moteur en bain d'huile et côté pompe en bain d'eau assure une excellente étanchéité et une grande fiabilité
• Le corps de pompe en fonte et les composants traités'offrent une excellente résistance mécanique et une longue durée de vie en service continu
Applications
• Drainage de chantiers de construction, fouilles et tranchées
• Évacuation d'eau de pluie et d'eau de nappe dans les zones inondables
• Pompage d'eaux modérément chargées avec présence de matériaux abrasifs en milieu industriel
• Vidange de galeries techniques, tunnels et passages souterrains
• Alimentation d'installations d'irrigation à partir de puits ou bassins de rétention
Avantages
• Hauteur manométrique totale jusqu'à 34,0 m pour le relevage à grande hauteur
• Débit max jusqu'à 84,0 m3/h pour le pompage de volumes importants d'eau
• Moteur à bain d'huile biodégradable assurant un refroidissement fiable et une maintenance réduite
• Double garniture mécanique pour une protection renforcée du moteur contre les infiltrations d'eau
• Construction robuste en fonte avec pièces traitées pour une excellente résistance à l'usure et à la corrosion
Conception
• Moteur immergé à bain d'huile diélectrique pour le refroidissement et la lubrification des roulements
• Double garniture mécanique avec côté moteur à bain d'huile et côté pompe à bain d'eau
• Corps de pompe, roue, diffuseur, grille et prolonges en fonte avec traitement spécifique
• Arbre côté pompe en fonte et platine de base en acier inoxydable AISI 304
• Passage libre de 10 mm pour le pompage d'eaux contenant des particules solides
• Indice de protection IP 68 et classe d'isolation F pour un fonctionnement en immersion prolongée
• Câble d'alimentation triphasé H07RN-F de 10 mètres sans fiche de connexion
• Accessoires disponibles incluant coffret électrique triphasé de commande automatique par flotteur et raccords en aluminium
Caractéristiques techniques
• Type de pompe : pompe immergée de drainage en fonte pour chantiers
• Plage de hauteur manométrique : 26,0 m à 34,0 m
• Plage de débit : 30,0 m3/h à 84,0 m3/h
• Puissance absorbée : 5,5 kW à 7,5 kW
• Puissance nominale : 3,7 kW à 7,5 kW
• Alimentation électrique : triphasé 380-400 V 50 Hz
• Classe d'isolation : F
• Indice de protection : IP 68
• Température max du liquide pompé : 35°C
• Immersion max autorisée : 10 m à 20 m
• Passage libre : 10 mm
• Construction corps de pompe : fonte G20 ou équivalent
• Roue hydraulique : fonte G25 avec traitement
• Diffuseur et grille d'aspiration : fonte GJS400 avec traitement
• Arbre côté pompe : fonte G20
• Platine de base et poignée : acier inoxydable AISI 304
• Longueur du câble d'alimentation : 10 m'H07RN-F sans fiche
• Versions disponibles : modèles triphasés TURBO LG 500 T, 550 T, 750 t'et 1000 T
