Présentation

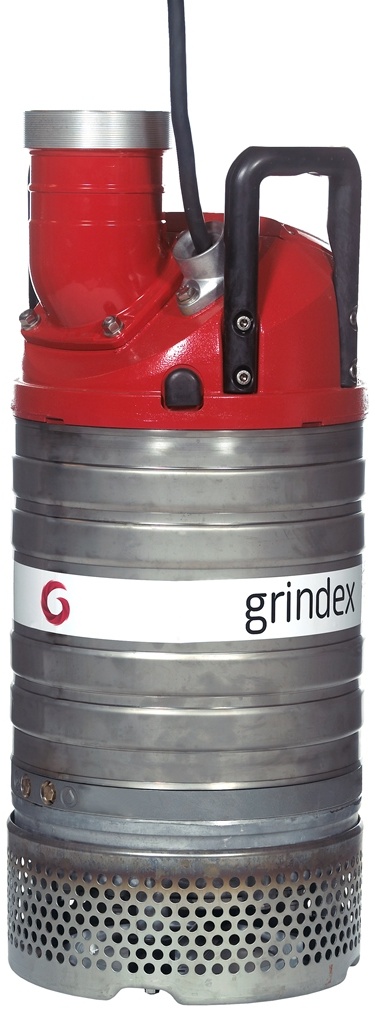

• La pompe Grindex Matador H 3 8106 est conçue pour le drainage professionnel de l'eau dans les environnements les plus exigeants
• Elle est équipée d'une hydraulique de type épuisement permettant le pompage d'eau chargée de solides jusqu'à la taille des trous de la crépine
• Ce modèle électrique submersible triphasé est conçu pour un fonctionnement en continu sans surveillance dans des conditions difficiles
• Sa conception hydraulique révolutionnaire assure une résistance élevée à l'usure et limite fortement la perte de performances dans le temps
• Le système Matador H 3 8106 offre une hauteur de refoulement élevée tout en maintenant un excellent rendement énergétique
Applications
• Drainage d'eau dans les mines souterraines et à ciel ouvert
• Pompage d'eau sur les chantiers de construction et de travaux publics
• Évacuation d'eau dans les tunnels et galeries techniques
• Assèchement de carrières et d'installations industrielles
• Applications de location pour le pompage temporaire d'eau de chantier
Avantages
• Résistance à l'usure optimisée grâce à une roue en Hard-Iron et une volute en caoutchouc nitrile
• Fonctionnement en continu de type S1 permettant une exploitation sans interruption
• Hauteur de refoulement élevée avec une hauteur au point de rendement maximal de 38,72 m
• Immersion maximale de 20 m offrant une grande flexibilité d'installation
• Rendement moteur élevé avec une efficacité jusqu'à 91 % à charge partielle
Conception
• Roue de diamètre 220 mm avec trois aubes pour un pompage efficace des liquides de drainage
• Corps de pompe avec diamètre d'aspiration 103 mm et diamètre de refoulement 100 mm pour un important débit
• Moteur triphasé 2 pôles à 2 905 tours par minute pour une puissance hydraulique élevée
• Câble d'alimentation de 20 m de type SUSCAR adapté aux immersions profondes
• Sortie de refoulement 4 pouces avec raccord tuyau ISO-G ou NPT compatible accouplement Victaulic
Caractéristiques techniques
• Puissance nominale moteur : 18 kW
• Puissance hydraulique max P2 : 17,86 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 3
• Nombre de pôles moteur : 2
• Vitesse nominale du moteur : 2 905 tours par minute
• Courant nominal : 33 A
• Courant de démarrage démarrage direct : 238 A
• Rapport de courant de démarrage : 7,29
• Nombre maximal de démarrages par heure : 30
• Rendement moteur à 100 % de charge : 89,5 %
• Rendement moteur à 75 % de charge : 91 %
• Rendement moteur à 50 % de charge : 91 %
• Diamètre de la roue : 220 mm
• Diamètre d'aspiration : 103 mm
• Diamètre de refoulement : 100 mm
• Débit au point de rendement maximal : 29,42 l/s
• Débit max : 45,39 l/s
• Hauteur au point de rendement maximal : 38,72 m
• Hauteur à débit minimum : 65,73 m
• Hauteur à débit maximal : 0,85 m
• Pression atmosphérique de calcul : 1 013,53 mbar
• NPSH disponible : 10,27 m
• Immersion maximale : 20 m
• Température max des fluides pompés : 40 °C
• Température du fluide de référence : 4 °C
• Température ambiante de calcul : 20 °C
• Plage de pH admissible : 5-8
• Densité du fluide de référence : 1 000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
• Poids total : 131 kg
• Moment total d'inertie : 0,05 kgm2
• Facteur de puissance à 100 % de charge : 0,89
• Facteur de puissance à 75 % de charge : 0,85
• Facteur de puissance à 50 % de charge : 0,75
• Indice de protection : IP 68
