Présentation

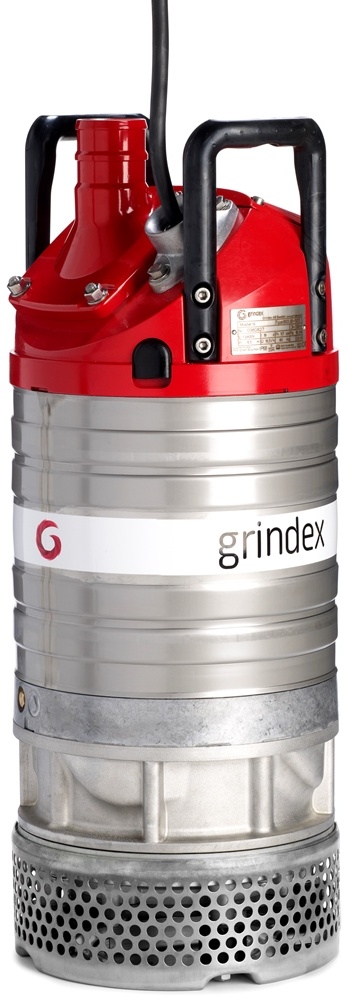

• La pompe Grindex Master SH 3 8105 est conçue pour le drainage professionnel dans des environnements exigeants comme les mines, les chantiers et les tunnels
• Elle permet le pompage d'eau chargée contenant des solides jusqu'à la taille des trous de la crépine
• Ce modèle offre un rapport poids-performances élevé pour réduire le coût par mètre cube pompé
• Sa conception hydraulique assure une grande résistance à l'usure et limite les pertes de performances dans le temps
• La pompe est prévue pour un fonctionnement en continu sans surveillance dans des installations fixes ou portables
Applications
• Drainage d'eau dans les mines et exploitations souterraines difficiles
• Épuisement d'eau sur chantiers de construction et de travaux publics
• Assèchement de tunnels, carrières et ouvrages enterrés
• Pompage d'eau de process et d'eau chargée dans l'industrie
• Applications de location pour interventions temporaires de pompage intensif
Avantages
• Rapport poids-performances optimisé pour diminuer le coût d'exploitation par mètre cube pompé
• Fonctionnement en continu sans surveillance pour une grande fiabilité sur les sites isolés
• Grande résistance à l'usure grâce à une hydraulique et des matériaux adaptés aux eaux chargées
• Submersion maximale de 20 m permettant une utilisation dans des fosses profondes
• Disponible en plusieurs configurations de hauteur pour s'adapter aux besoins de pression
Conception
• Hydraulique de type pompe électrique submersible triphasée avec protection IP 68
• Roue en Hard-Iron et volute en caoutchouc nitrile pour une excellente tenue à l'abrasion
• Couvercle de stator en aluminium pour limiter le poids tout en assurant la robustesse
• Installation de type portable semi-permanente en service noyé pour une mise en place rapide
• Conception prévue pour raccords de refoulement en 3 pouces avec raccord tuyau ISO-G ou NPT
Caractéristiques techniques
• Puissance nominale moteur : 10 kW
• Puissance hydraulique max P2 : 8,45 kW
• Tension nominale : 400 V
• Nombre de phases : 3 phases
• Fréquence : 50 Hz
• Classe de protection : IP 68
• Courant nominal : 19 A
• Courant de démarrage démarrage direct : 115 A
• Courant de démarrage triangle étoile : 38,33 A
• Nombre de pôles : 2 pôles
• Vitesse nominale du moteur : 2 865 tr/min
• Submersion maximale : 20 m
• Diamètre de la roue : 174 mm
• Diamètre d'aspiration : 100 mm
• Diamètre de refoulement : 100 mm
• Débit au point de rendement max : 10,05 l/s
• Débit max : 17,75 l/s
• Hauteur au point de rendement max : 50,52 m
• Hauteur à débit minimum : 77,17 m
• Hauteur à débit max : 13,61 m
• Température max des liquides pompés : 40 °C
• Température du fluide pour les données : 4 °C
• Plage de ph du liquide : 5-8
• Poids total : 80 kg
• Densité du fluide de calcul : 1 000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
• Pression de vapeur du fluide : 8,14 mbar
• Pression atmosphérique de calcul : 1 013,53 mbar
• NPSH disponible : 10,27 m
