Présentation

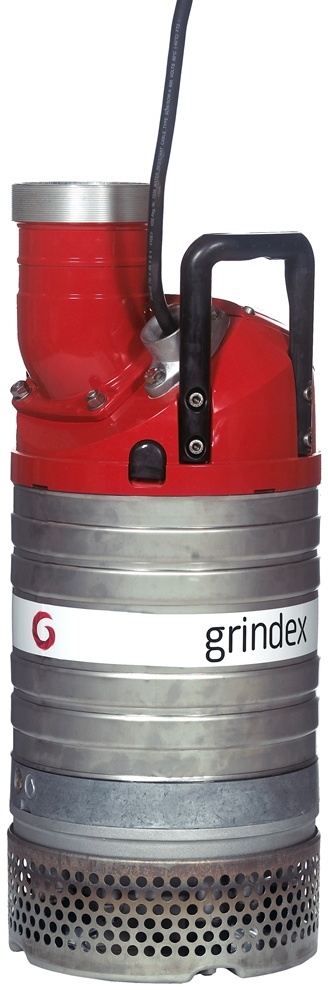

• La pompe de drainage Grindex Master N 3 8105 est conçue pour l'épuisement professionnel de l'eau claire ou légèrement chargée dans les environnements exigeants
• Elle est équipée d'une hydraulique robuste permettant le pompage de fluides contenant des solides jusqu'à la taille des trous de la crépine
• Ce modèle submersible triphasé est destiné à un fonctionnement en continu sans surveillance sur des chantiers intensifs
• Sa conception à rapport poids-performances élevé réduit le coût par mètre cube d'eau pompé
• Le système hydraulique à haute résistance à l'usure limite fortement les pertes de performances au fil du temps
Applications
• Drainage et épuisement d'eau dans les mines souterraines et à ciel ouvert
• Assèchement de chantiers de construction, de génie civil et de BTP
• Pompage d'eau dans les sites de percement de tunnels et les carrières
• Mise hors d'eau de zones inondées dans l'industrie et la location de pompes
• Évacuation d'eau de fouilles, de sous-sols et de zones d'excavation
Avantages
• Rapport poids-performances élevé permettant de réduire le coût par mètre cube pompé
• Conception hydraulique très résistante à l'usure pour une durée de vie prolongée
• Fonctionnement en continu sans surveillance pour les applications intensives
• Submersible jusqu'à 20 m pour des installations profondes et difficiles d'accès
• Compatibilité avec plusieurs types de raccords de refoulement normalisés pour une intégration facilitée
Conception
• Hydraulique de pompe en Hard-Iron avec volute en caoutchouc nitrile pour une excellente résistance à l'abrasion
• Couvercle de stator en aluminium assurant une bonne dissipation thermique et un poids contenu
• Protection moteur selon indice de protection IP 68 pour un service submersible sécurisé
• Conception triphasée avec rotor à deux pôles fonctionnant en service continu de type S1
• Adaptation aux fluides avec plage de pH de 5 à 8 pour les eaux faiblement agressives
Caractéristiques techniques
• Puissance nominale moteur : 10 kW
• Tension nominale : 400 V
• Nombre de phases : 3
• Fréquence : 50 Hz
• Indice de protection moteur : IP 68
• Diamètre de la roue : 167 mm
• Diamètre d'aspiration : 104 mm
• Diamètre de refoulement : 150 mm
• Débit au point de rendement maximum : 35,39 l/s
• Débit max : 54,8 l/s
• Hauteur au point de rendement maximum : 20,66 m
• Hauteur à débit minimal : 36,29 m
• Hauteur à débit maximal : 5,6 m
• Rendement hydraulique : 72,19 %
• Submersion maximale : 20 m
• Longueur de câble : 20 m
• Courant nominal : 19 A
• Courant de démarrage en démarrage direct : 115 A
• Nombre de pôles moteur : 2
• Classe de rendement à 100 % de charge : 85,7 %
• Température maximale du liquide pompé : 40 °C
• Température du fluide de référence : 4 °C
• Densité du fluide de référence : 1 000 kg/m3
• Viscosité dynamique du fluide de référence : 0,002 Pa·s
• Poids total : 80 kg
• Nombre maximal de démarrages par heure : 30
