Présentation

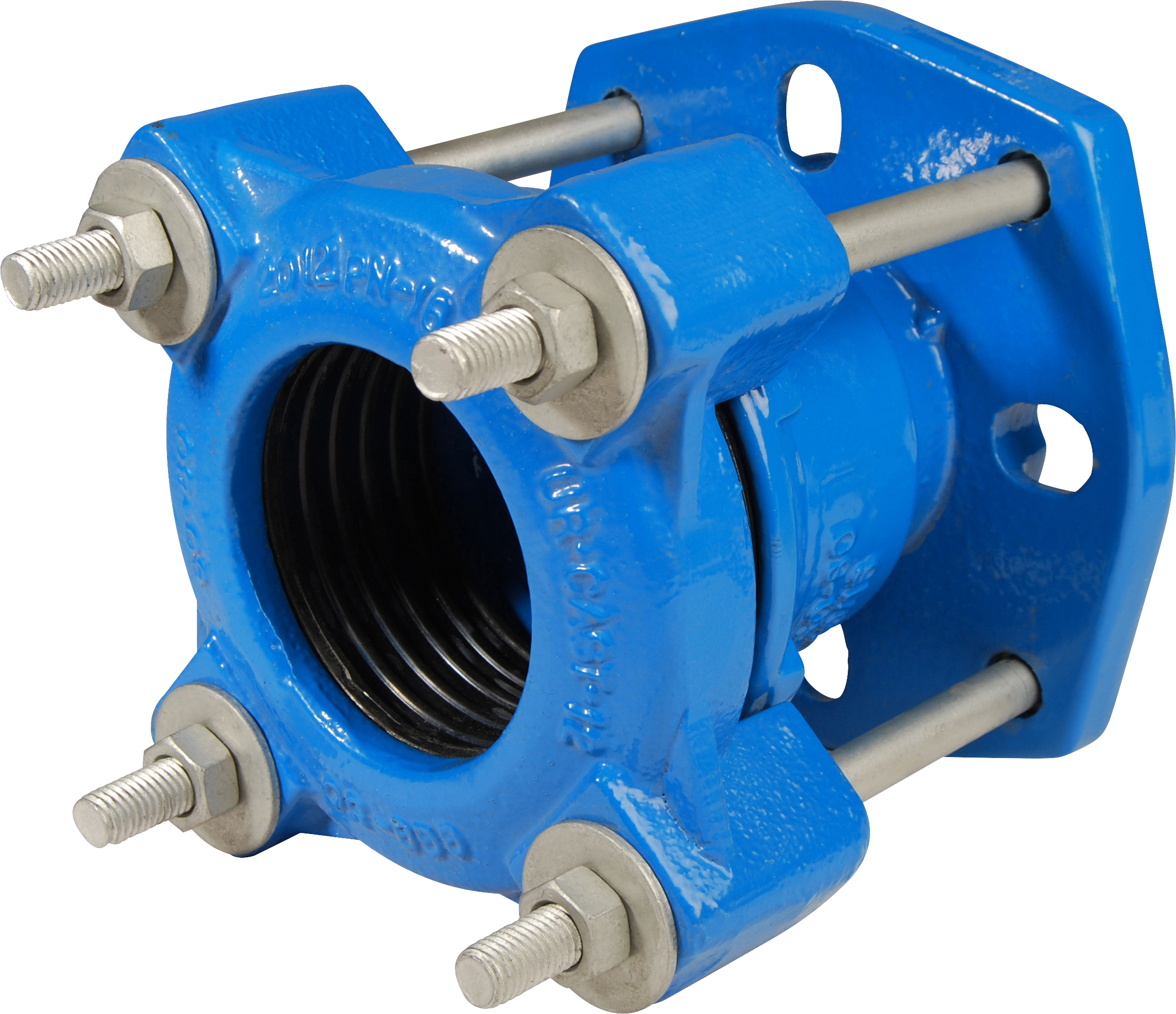

• L'adaptateur de bride Sferaco 2501 est conçu pour le raccordement de tubes multi-matériaux sur des brides normalisées PN10 et PN16
• Il permet l'adduction et la distribution d'eau sous pression dans les réseaux d'irrigation et d'alimentation en eau potable
• Équipé d'un joint d'étanchéité en EPDM, il assure une étanchéité fiable sur une large plage de diamètres extérieurs de tubes
• Sa conception à larges plages avec talon d'appui facilite le montage et le centrage sur les brides de raccordement
• Le système est adapté aux installations neuves comme aux opérations de rénovation nécessitant une grande tolérance dimensionnelle
Applications
• Réseaux de distribution d'eau froide sanitaire en milieu collectif et industriel
• Réseaux d'adduction d'eau potable sous pression
• Installations d'irrigation agricole par conduites enterrées ou aériennes
• Raccordement de tubes multi-matériaux sur brides de vannes ou de robinetterie
• Adaptation de conduites de différents diamètres extérieurs sur réseaux existants
Avantages
• Plages de diamètres extérieurs très larges permettant l'utilisation sur plusieurs types de tubes
• Talon d'appui intégré garantissant un bon positionnement sur la bride et limitant les efforts mécaniques
• Joint d'étanchéité en EPDM assurant une tenue fiable jusqu'à 60 °C en service
• Compatibilité avec des pressions de service jusqu'à 16 bars suivant le diamètre nominal
• Solution unique pour tubes multi-matériaux simplifiant la gestion des références sur chantier
Conception
• Construction en fonte EN GJS-500-7 conférant une résistance mécanique élevée
• Revêtement époxy de 250 um assurant une protection anticorrosion durable
• Raccordement par brides PN10 ou PN16 suivant la norme EN 1092-2
• Étanchéité vérifiée suivant la norme EN 12226-1 pour les essais sous pression
• Fabrication réalisée sous système de management de la qualité certifié ISO 9001
Caractéristiques techniques
• Pression de service max DN200 : 16 bars
• Pression de service à partir du DN250 : 10 bars
• Plage de température de service : 0 °C à 60 °C
• Revêtement époxy : 250 um
• Diamètre extérieur mini DN50 : 58 mm
• Diamètre extérieur maxi DN50 : 74 mm
• Diamètre extérieur mini DN200 : 194 mm
• Diamètre extérieur maxi DN200 : 242 mm
• Diamètre extérieur mini DN400 : 410 mm
• Diamètre extérieur maxi DN400 : 462 mm
• Longueur adaptateur DN50 : 160 mm
• Longueur adaptateur DN125 : 185 mm
• Longueur adaptateur DN200 : 185 mm
• Longueur adaptateur DN300 : 210 mm
• Pression de raccordement normale : 10 à 16 bars
