Présentation

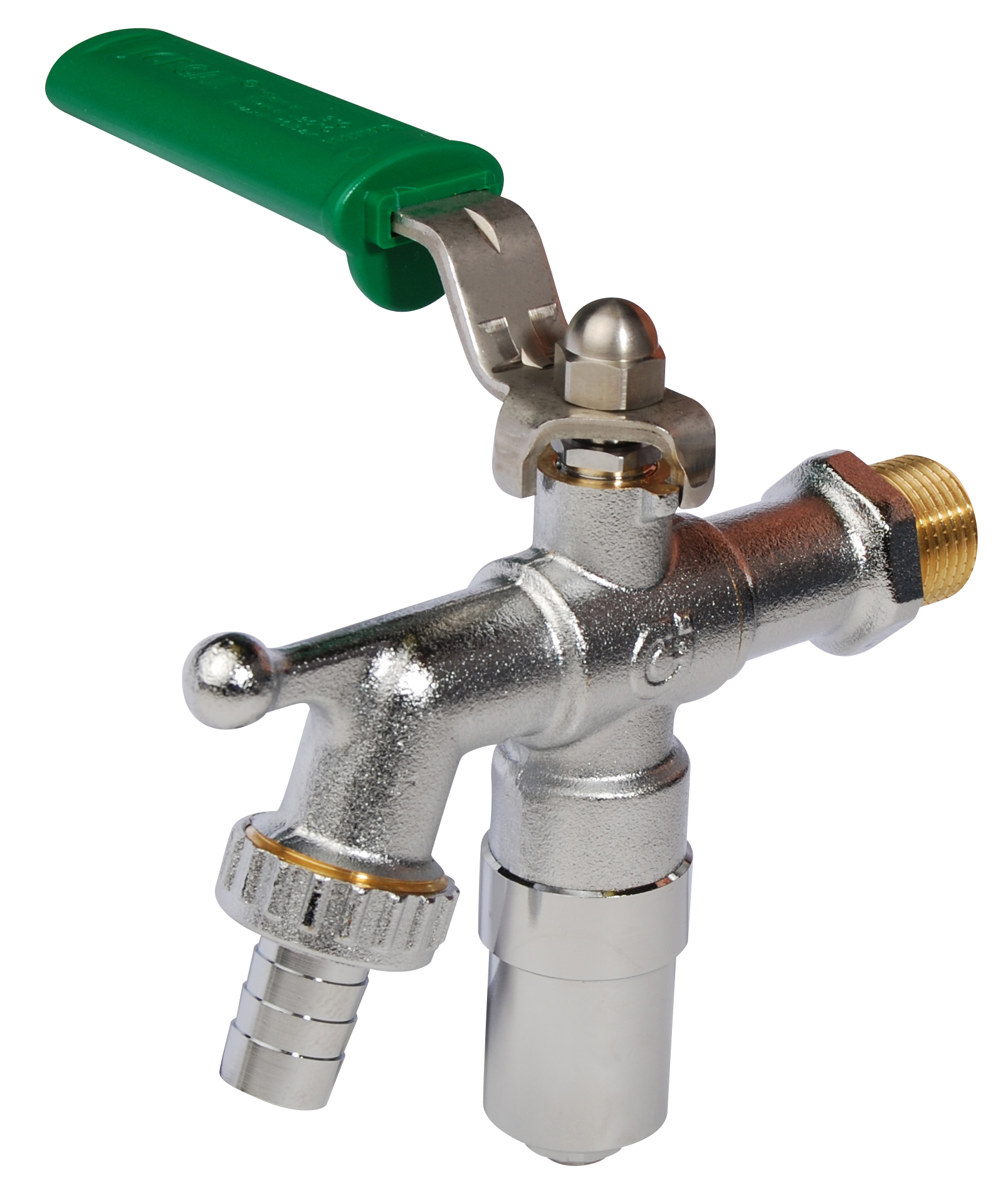

• La vanne de puisage laiton Sferaco 686 Antigel automatique Icecal est conçue pour l'adduction et la distribution d'eau avec protection antigel intégrée
• Elle est équipée d'une cartouche antigel automatique Icecal pour sécuriser l'installation en cas de températures négatives
• Ce modèle en laiton de qualité CW617N 4MS et CW614N assure une grande fiabilité en réseau d'eau potable ou d'irrigation
• Sa conception intègre un raccord au nez cannelé avec brise jet pour un confort d'utilisation lors du puisage
• Le système est adapté aux réseaux jusqu'à 10 bars et fonctionne sur une large plage de températures allant de -30°C à +90°C
Applications
• Réseaux d'adduction d'eau froide ou chaude pour habitations individuelles et collectives
• Réseaux de distribution d'eau pour points de puisage extérieurs
• Installations d'irrigation de jardins, parcs et espaces verts
Avantages
• Protection antigel automatique Icecal pour sécuriser la vanne jusqu'à -30°C
• Construction en laiton de haute qualité pour une longue durée de vie en service
• Brise jet incorporé au raccord au nez pour un écoulement maîtrisé lors du puisage
Conception
• Corps et manchon en laiton titré CW617N 4MS
• Sphère et axe en laiton titré CW614N
• Siège et presse-étoupe en PTFE
• Deux joints toriques en NBR pour assurer l'étanchéité dynamique
• Raccord au nez cannelé avec brise jet incorporé et raccordement mâle
Caractéristiques techniques
• Pression de service : 10 bars
• Température de service min : -30 °C
• Température de service max : 90 °C
• Diamètre nominal : 1/2 "
• Raccord au nez : 3/4 "
• Diamètre de tétine : 15 mm
• Matériau corps : laiton CW617N 4MS
• Matériau sphère : laiton CW614N
• Nombre de joints toriques : 2 unités
• Pression de service gamme antigel standard : 20 bars
• Pression de service modèle 698 antigel : 30 bars
• Température de service gamme laiton standard : 0 °C à 60 °C
• Pression de service gamme laiton standard : 16 bars
• Pression de service robinet à potence : 10 bars
• Température de service robinet à potence : 0 °C à 60 °C
