Présentation

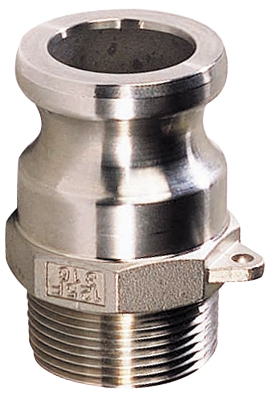

• Le raccord rapide à cames Sferaco 2246 Adaptateur mâle F est conçu pour l'assemblage et la réparation de réseaux de tuyauteries transportant des fluides courants du groupe 2
• Il permet un raccordement rapide et sûr entre des éléments taraudés et filetés grâce à sa géométrie d'adaptateur mâle femelle
• Sa construction en inox EN 1.4408 assure une excellente résistance mécanique et une tenue élevée à la corrosion dans de nombreuses installations industrielles
• Ce modèle est compatible avec une plage de températures de service de -10°C à +80°C, ce qui le rend adapté à de multiples applications de transfert de fluides
• La conception suivant les normes MIL-C-27487 et A-A 59326 garantit l'interchangeabilité et la fiabilité du système de connexion à cames
Applications
• Réseaux de transfert de fluides courants du groupe 2 en industrie
• Installations de manutention de liquides sur sites chimiques ou agroalimentaires
• Réseaux de remplissage et de vidange de cuves ou de réservoirs
• Lignes de pompage où un raccordement rapide par cames est nécessaire
• Systèmes mobiles de transfert de fluides nécessitant des raccords démontables
Avantages
• Raccordement et démontage très rapides grâce au système de cames normalisé
• Excellente résistance à la corrosion grâce au corps et à la came en inox EN 1.4408
• Compatibilité avec une large plage de diamètres nominaux de 1/2" à 4"
• Plage de température de service étendue de -10°C à +80°C pour de nombreux fluides
• Fabrication par procédé de cire perdue offrant une bonne précision dimensionnelle
Conception
• Corps et cames en acier inoxydable EN 1.4408 moulé par procédé de cire perdue
• Raccordement taraudé et fileté pour adaptation sur raccords femelles normalisés
• Construction conforme aux normes MIL-C-27487 et A-A 59326 pour les raccords à cames
• Compatibilité avec joints NBR et, sur demande, joints EPDM, nitrile ou FKM
• Gamme dimensionnelle couvrant les diamètres nominaux de 1/2" à 4"
Caractéristiques techniques
• Plage de température de service : -10 à 80 °C
• Pression de service recommandée inox EN 1.4408 diamètre 1/2" : 11 bar
• Pression de service recommandée inox EN 1.4408 diamètre 3/4" : 18 bar
• Pression de service recommandée inox EN 1.4408 diamètre 1" : 16 bar
• Pression de service recommandée inox EN 1.4408 diamètre 2" : 14 bar
• Diamètre nominal minimum : 0.5 pouce
• Diamètre nominal maximum : 4 pouce
• Longueur adaptateur diamètre 1/2" : 50.4 mm
• Longueur adaptateur diamètre 3/4" : 51.5 mm
• Longueur adaptateur diamètre 1" : 63 mm
• Longueur adaptateur diamètre 1" 1/4 : 71 mm
• Longueur adaptateur diamètre 1" 1/2 : 73.5 mm
• Longueur adaptateur diamètre 2" : 84.5 mm
• Longueur adaptateur diamètre 2" 1/2 : 95 mm
• Longueur adaptateur diamètre 3" : 98 mm
• Longueur adaptateur diamètre 4" : 108 mm
