Présentation

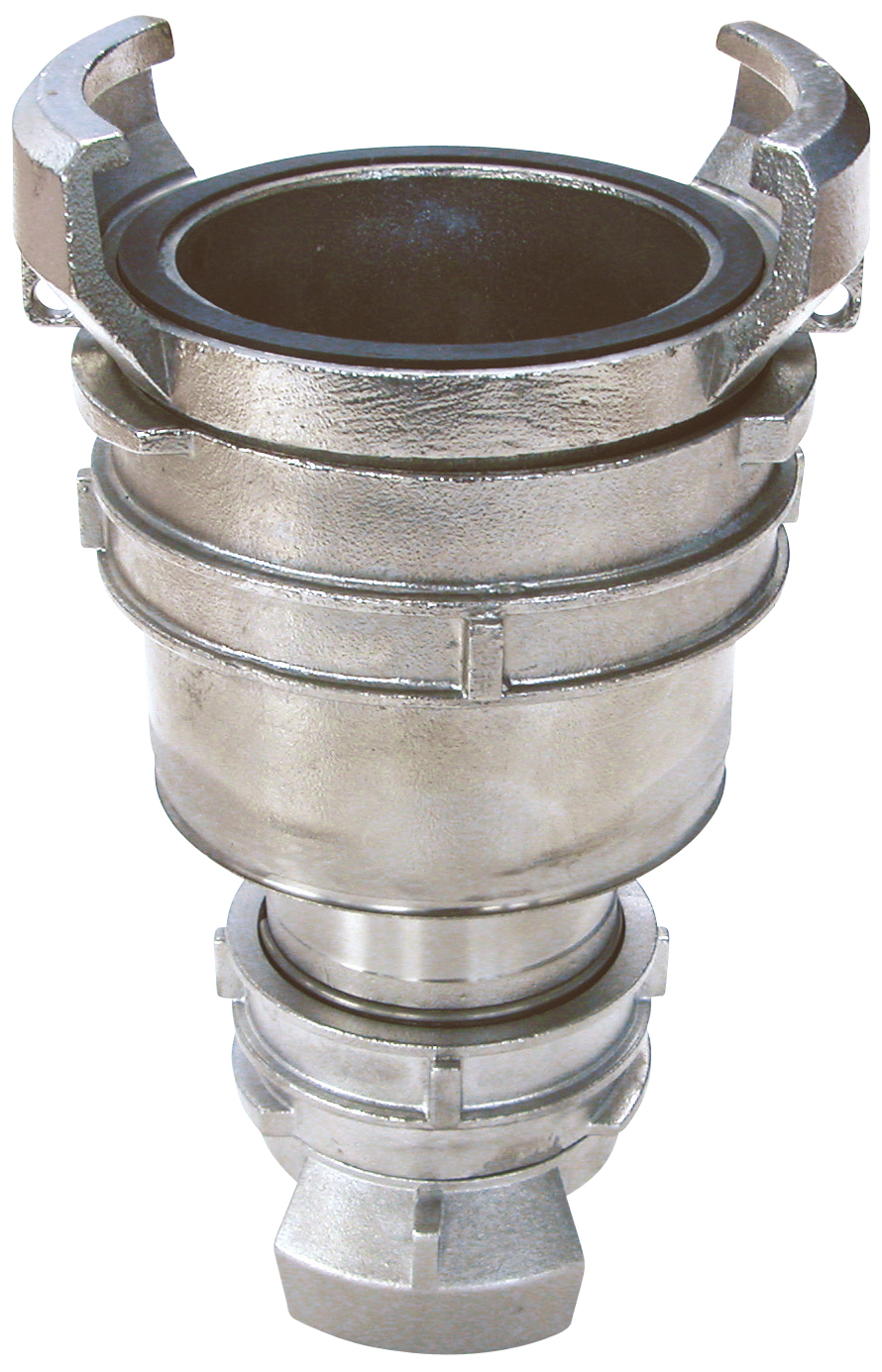

• Le raccord de réduction symétrique inox à verrou Sferaco 2422 Réduction à verrou est conçu pour l'assemblage rapide de canalisations en irrigation et incendie
• Il permet de raccorder des conduites de diamètres différents tout en assurant une parfaite continuité hydraulique du réseau
• Équipé d'un corps en inox EN 1.4408, il offre une excellente résistance à la corrosion et aux fluides industriels compatibles
• Sa conception symétrique à verrou assure un accouplement sécurisé et un maintien fiable sous pression jusqu'à 16 bars
• Le système de joint FKM et de jonc d'arrêt en inox garantit une étanchéité durable de -10 °C à +180 °C
Applications
• Réseaux d'irrigation agricole nécessitant des changements de diamètre de canalisation
• Installations de lutte contre l'incendie avec raccordement de flexibles et de colonnes sèches
• Transfert d'hydrocarbures et de fluides compatibles sur sites industriels
• Réseaux temporaires de distribution d'eau pour chantiers ou événements
• Installations fixes ou mobiles nécessitant un montage et un démontage rapides des conduites
Avantages
• Résistance élevée à la corrosion grâce au corps en inox EN 1.4408
• Large plage de température de service de -10 °C à +180 °C pour de nombreuses applications
• Sécurité renforcée par le système à verrou et le jonc d'arrêt en inox ASTM A182 F304
• Compatibilité avec de nombreux fluides, dont l'eau, les hydrocarbures et divers fluides industriels
• Montage aisé par raccordement taraudé et fileté conforme à la norme ISO 228-1
Conception
• Corps en inox EN 1.4408 moulé pour une robustesse mécanique élevée
• Joint en élastomère FKM assurant l'étanchéité avec les fluides compatibles
• Jonc d'arrêt en inox ASTM A182 F304 maintenant le joint en position sous pression
• Pression de service nominale jusqu'à 16 bars pour les réseaux hydrauliques
• Normalisation de construction conforme à la norme NF-EN 29572 et filetage ISO 228-1
Caractéristiques techniques
• Pression de service : 16 bars
• Température min de service : -10 °C
• Température max de service : 180 °C
• Diamètre nominal version 50 x 40 : 50 mm x 40 mm
• Diamètre nominal version 65 x 40 : 65 mm x 40 mm
• Diamètre nominal version 65 x 50 : 65 mm x 50 mm
• Diamètre nominal version 80 x 50 : 80 mm x 50 mm
• Diamètre nominal version 80 x 85 : 80 mm x 85 mm
• Diamètre nominal version 100 x 40 : 100 mm x 40 mm
• Diamètre nominal version 100 x 50 : 100 mm x 50 mm
• Diamètre nominal version 100 x 65 : 100 mm x 65 mm
• Diamètre nominal version 100 x 80 : 100 mm x 80 mm
• Longueur version 50 x 40 : 130 mm
• Longueur version 65 x 40 : 174 mm
• Longueur version 65 x 50 : 157 mm
• Longueur version 80 x 50 : 173 mm
• Longueur version 80 x 85 : 173 mm
• Longueur version 100 x 40 : 195 mm
• Longueur version 100 x 50 : 195 mm
• Longueur version 100 x 65 : 202 mm
• Longueur version 100 x 80 : 185 mm
