Présentation

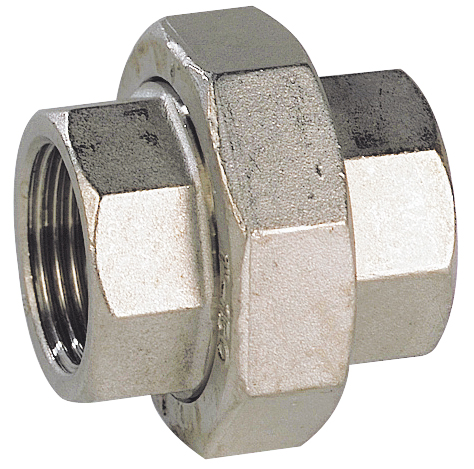

• Le raccord union inox Sferaco 2025 est conçu pour la réparation et le raccordement rapide de tuyauteries avec filetage femelle-femelle
• Il est adapté au passage de fluides courants compatibles du groupe 2 en installation industrielle ou tertiaire
• Ce modèle supporte une pression de service jusqu'à 20 bars et une plage de température de -25 °C à +180 °C
• Sa conception en acier inoxydable ASTM A351 CF8M garantit une excellente tenue à la corrosion et une grande durabilité
• Le système d'étanchéité métal-métal permet un assemblage fiable sans déformation importante des filetages
Applications
• Raccordement de tuyauteries en acier ou en inox sur réseaux de fluides courants du groupe 2
• Opérations de réparation ou de remplacement de sections filetées sans modification importante de la tuyauterie existante
• Montage de lignes de distribution en milieu industriel, tertiaire ou collectif avec raccordement femelle-femelle
Avantages
• Réalisation en inox ASTM A351 CF8M offrant une excellente résistance à la corrosion et aux variations de température
• Étanchéité métal-métal assurant une tenue renforcée sans ajout systématique de joints souples
• Large plage d'utilisation avec pression de service jusqu'à 20 bars et température de -25 °C à +180 °C
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Portée conique pour l'étanchéité métal-métal entre les éléments du raccord
• Filetages taraudés cylindriques selon la norme ISO 228/1 pour la partie femelle
Caractéristiques techniques
• Type de raccord : union femelle-femelle 2 pièces
• Matière du corps : inox ASTM A351 CF8M 1
• Pression de service : 20 bars
• Température de service : -25 °C à +180 °C
• Type d'étanchéité : métal-métal 1
• Type de filetage : BSP 1
• Norme filetage cylindrique : ISO 228/1 1
• Norme filetage conique : ISO 7/1 1
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 2 pouces
• Longueur minimum : 34,5 mm
• Longueur maximum : 61,5 mm
• Conditionnement petites tailles : 10 pièces
• Conditionnement grandes tailles : 5 pièces
• Classe de pression : 150 1
