Présentation

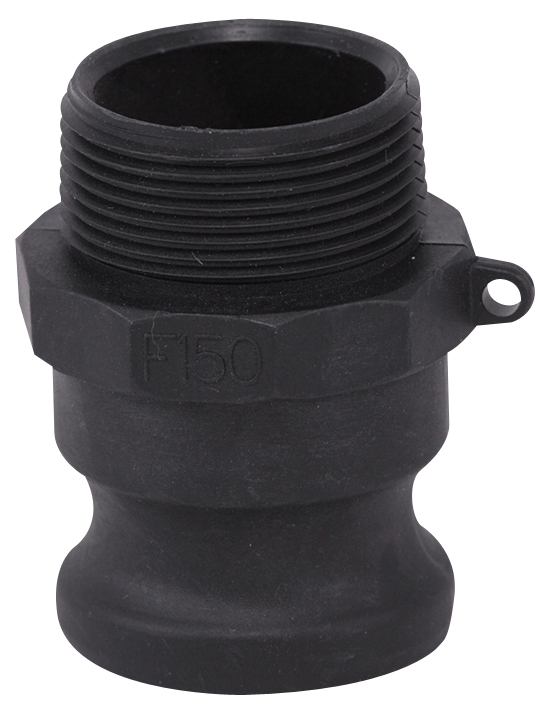

• Le raccord rapide à cames Sferaco 2216 Adaptateur mâle F est conçu pour l'assemblage rapide de canalisations et flexibles pour fluides courants
• Il est équipé d'un corps en polypropylène chargé 30 % verre qui assure une bonne tenue mécanique et chimique
• Ce modèle utilise des cames en acier inoxydable 304 pour garantir un verrouillage fiable et une bonne résistance à la corrosion
• Sa conception intègre un joint en élastomère EPDM assurant l'étanchéité jusqu'à une pression de service de 6 bars
• Le système de raccordement est taraudé et fileté selon la norme BSP pour une compatibilité avec de nombreux équipements hydrauliques
Applications
• Raccordement rapide de flexibles sur des réseaux de transfert de fluides industriels du groupe 2
• Utilisation sur des installations d'irrigation ou de pompage nécessitant des assemblages et démontages fréquents
• Adaptation de canalisations temporaires sur chantiers de construction ou installations mobiles de process
Avantages
• Mise en œuvre très rapide grâce au système de cames verrouillables sans outillage spécifique
• Bonne résistance à la corrosion grâce au corps en polypropylène et aux cames en acier inoxydable 304
• Étanchéité fiable assurée par un joint en élastomère EPDM compatible avec de nombreux fluides du groupe 2
Conception
• Corps en polypropylène chargé 30 % verre pour une résistance mécanique accrue
• Joint d'étanchéité en élastomère EPDM intégré dans le siège du raccord
• Cames de verrouillage en acier inoxydable 304 montées sur axes latéraux
• Raccordement taraudé et fileté de type BSP pour compatibilité avec les filetages gaz
• Conception conforme aux normes MIL-C-27487 et A-A-59326 pour l'interchangeabilité
Caractéristiques techniques
• Pression de service : 6 bars
• Plage de température de service : 0 °C à 70 °C
• Matière du corps : polypropylène chargé 30 % verre
• Matière des cames : acier inoxydable 304
• Diamètre nominal minimum : 0,5 pouce
• Diamètre nominal maximum : 4 pouces
• Longueur pour diamètre 0,5 pouce : 56 mm
• Longueur pour diamètre 0,75 pouce : 58 mm
• Longueur pour diamètre 1 pouce : 66 mm
• Longueur pour diamètre 1,25 pouce : 74 mm
• Longueur pour diamètre 1,5 pouce : 77 mm
• Longueur pour diamètre 2 pouces : 91 mm
• Longueur pour diamètre 3 pouces : 97 mm
• Longueur pour diamètre 4 pouces : 110 mm
