Présentation

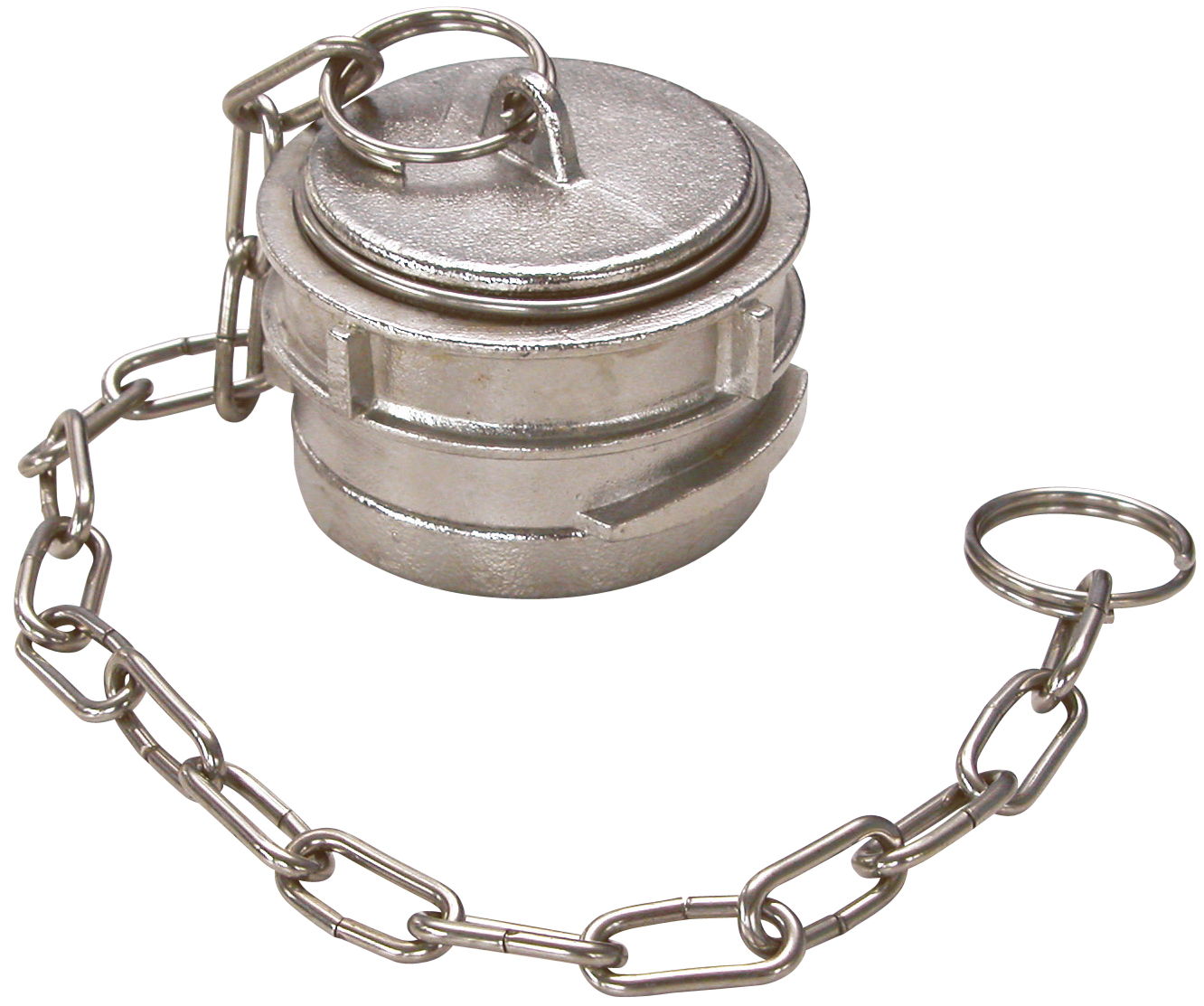

• Le bouchon à verrou Sferaco 2427 Bouchon à verrou est conçu pour obturer de manière sécurisée les raccords symétriques inox en réseau de fluides
• Il permet l'isolement rapide de lignes d'irrigation, de réseaux incendie ou d'hydrocarbures grâce à son système de verrouillage mécanique
• Équipé d'un corps en inox EN 1.4408, il offre une excellente tenue à la corrosion et une durabilité élevée en service intensif
• Ce modèle est adapté à une pression de service jusqu'à 16 bars et à une plage de température de -10 °C à +180 °C pour de nombreux fluides compatibles
• Le système de jonction avec jonc d'arrêt inox et joint FKM assure une étanchéité fiable même sous fortes contraintes thermiques et mécaniques
Applications
• Irrigation sous pression pour l'alimentation et l'obturation de réseaux agricoles
• Réseaux de lutte contre l'incendie avec raccords symétriques normalisés
• Transfert d'hydrocarbures et de fluides compatibles nécessitant une obturation sécurisée
• Installations industrielles de process où l'isolement rapide de sections de tuyauterie est requis
• Réseaux de distribution d'eau industrielle ou de fluides techniques en milieu corrosif
Avantages
• Verrouillage mécanique intégré limitant les risques de désaccouplement intempestif en service
• Large plage de température de -10 °C à +180 °C permettant l'utilisation sur des fluides chauds ou refroidis
• Corps en inox EN 1.4408 assurant une haute résistance à la corrosion et une grande longévité
• Joint FKM de série offrant une excellente tenue chimique face à de nombreux hydrocarbures et fluides agressifs
• Compatibilité avec différents diamètres nominaux de 15 à 100 pour une intégration aisée sur les réseaux existants
Conception
• Corps moulé en acier inoxydable EN 1.4408 avec finition adaptée aux environnements industriels
• Joint d'étanchéité en FKM positionné dans le profil du raccord pour une étanchéité frontale efficace
• Jonc d'arrêt inox ASTM A182 F304 assurant le maintien mécanique du système de verrouillage
• Raccordement taraudé et fileté conforme au filetage ISO 228-1 pour une compatibilité avec les réseaux BSP
• Construction conforme à la norme NF-EN 29572 pour les raccords symétriques inox sous pression
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à +180 °C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 100 mm
• Longueur version DN15 : 18 mm
• Longueur version DN20 : 20 mm
• Longueur version DN25 : 22 mm
• Longueur version DN32 : 21 mm
• Longueur version DN40 : 36 mm
• Longueur version DN50 : 43 mm
• Longueur version DN65 : 43 mm
• Longueur version DN80 : 39 mm
• Longueur version DN100 : 53 mm
• Code matière corps : inox EN 1.4408
• Code matière jonc d'arrêt : inox ASTM A182 F304
