Présentation

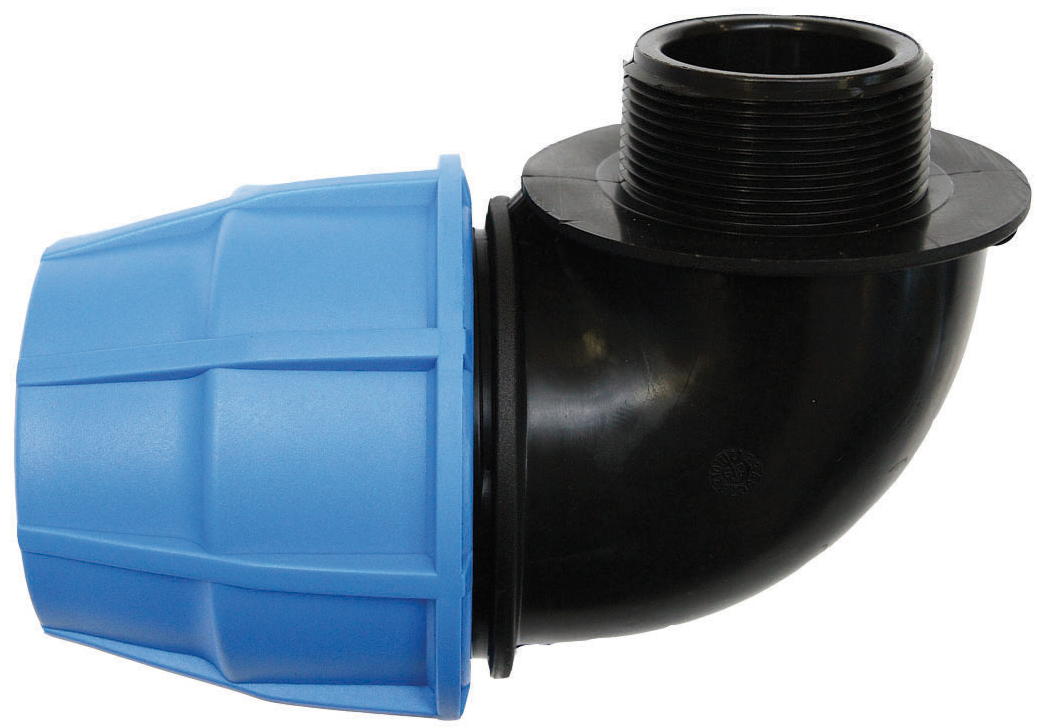

• Le raccord polypropylène coudé 90° mâle Sferaco 1014 Coudé 90° mâle est conçu pour le raccordement extérieur de tubes en polyéthylène haute densité sur des réseaux d'eau sous pression
• Il permet la réalisation de changements de direction à 90° tout en assurant une liaison filetée mâle fiable avec les équipements ou les canalisations existantes
• Équipé d'un système de serrage extérieur, ce modèle garantit un maintien sûr du tube sans glissement ni déformation
• Sa conception en polypropylène renforcé et bague de serrage en nylon assure une bonne tenue mécanique et une résistance durable en service
• Le système de joint à lèvre en NBR permet une étanchéité adaptée aux applications de distribution et d'adduction d'eau jusqu'à 16 bars
Applications
• Réseaux de distribution d'eau potable en polyéthylène haute densité
• Réseaux d'adduction d'eau pour installations agricoles ou d'irrigation
• Raccordement de canalisations enterrées ou apparentes dans les installations de génie civil
Avantages
• Montage du tube sans démontage du raccord pour une installation rapide sur site
• Résistance de service jusqu'à 16 bars de pression selon le diamètre nominal
• Plage de température de service de -10 °C à +45 °C adaptée aux réseaux d'eau courants
Conception
• Corps de raccord, embout et bague de maintien en polypropylène robuste
• Bague de serrage en nylon assurant un serrage homogène du tube
• Joint à lèvre en NBR pour une étanchéité fiable sur l'eau
• Raccordement taraudé cylindrique et fileté conique en extrémité mâle
• Conception conforme aux agréments DIN 8076/DVGW et KNVA pour les réseaux d'eau
Caractéristiques techniques
• Pression de service : 16 bars jusqu'au DN63
• Pression de service au-delà du DN63 : 10 bars
• Température de service : -10 °C à +45 °C
• Longueur version 16-1/2" : 73 mm
• Longueur version 20-1/2" : 93 mm
• Longueur version 25-3/4" : 98 mm
• Longueur version 32-1" : 119 mm
• Longueur version 40-1" 1/4 : 145 mm
• Longueur version 50-1" 1/2 : 170 mm
• Conditionnement versions 16 à 32 : 10 pièces
• Conditionnement versions 40 et 50 : 1 pièce
• Code version 16-1/2" : 1014016
• Code version 20-1/2" : 1014020
• Code version 25-3/4" : 1014025
• Code version 32-1" : 1014032
• Code version 40-1" 1/4 : 1014040
• Code version 50-1" 1/2 : 1014050
