Présentation

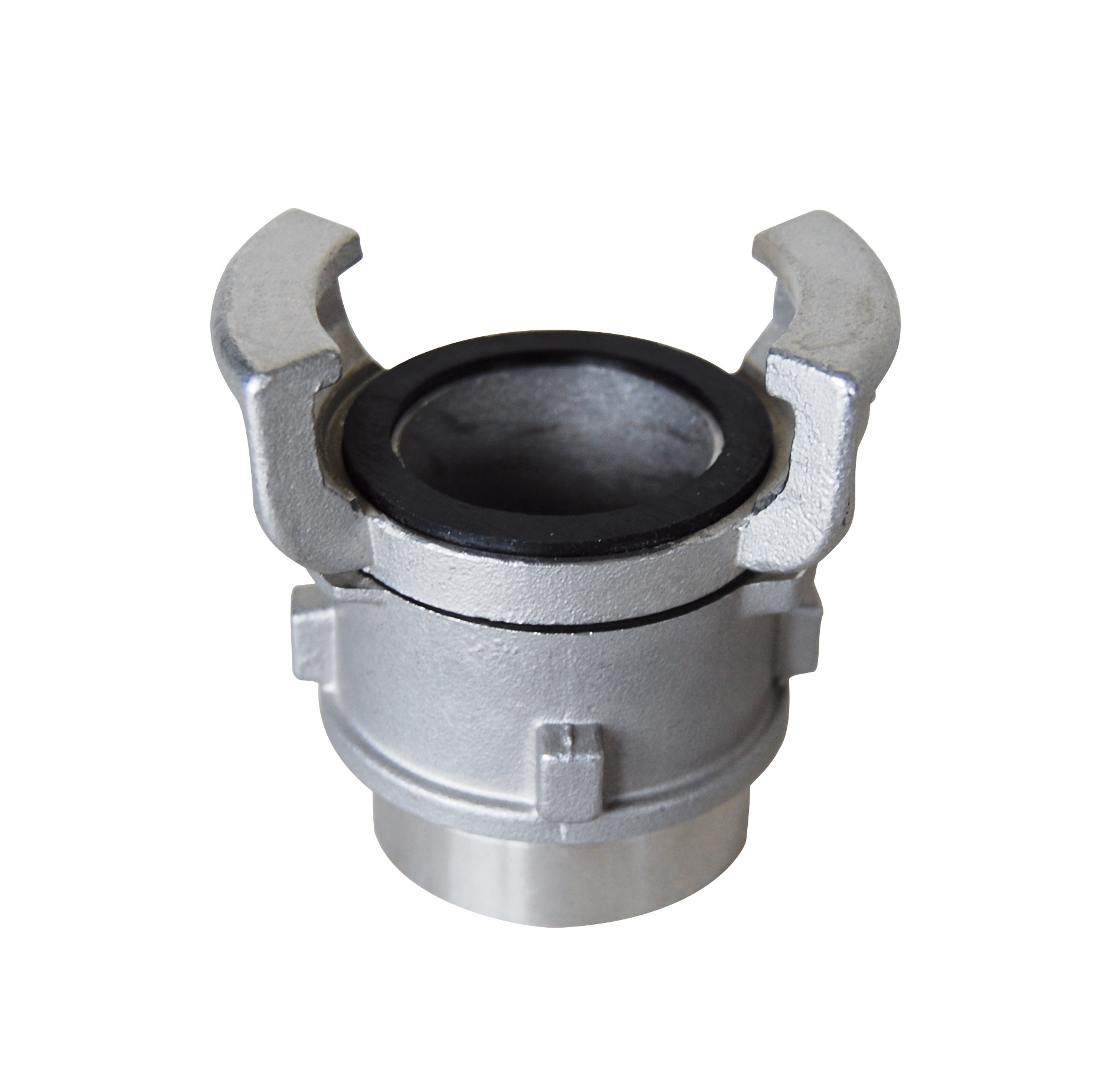

• Le raccord symétrique Sferaco 2428 est conçu pour la réalisation de liaisons soudées sûres sur des réseaux de fluides industriels
• Il permet le raccordement rapide et étanche de conduites destinées à l'irrigation, à la lutte contre l'incendie et au transfert d'hydrocarbures
• Ce modèle à verrou assure une connexion symétrique fiable entre les différentes parties de l'installation
• Sa conception en inox EN 1.4408 avec joint FKM garantit une excellente tenue à la pression et à la température
• Le système est adapté aux installations fonctionnant jusqu'à 16 bars et dans une plage de température étendue
Applications
• Réseaux d'irrigation agricole nécessitant des liaisons démontables soudées
• Installations de lutte contre l'incendie avec raccords rapides symétriques
• Transfert d'hydrocarbures et de fluides compatibles en milieu industriel
• Réseaux de distribution de fluides techniques en bâtiment et génie climatique
• Montage sur tuyauteries inox ou acier nécessitant un assemblage par soudage
Avantages
• Connexion à verrou symétrique assurant un montage et un démontage rapides
• Construction en inox EN 1.4408 offrant une forte résistance à la corrosion
• Joint FKM permettant l'utilisation avec une large gamme de fluides compatibles
• Pression de service jusqu'à 16 bars pour des usages intensifs en industrie
• Plage de température de -10 °C à +180 °C adaptée aux procédés variés
Conception
• Corps en inox EN 1.4408 moulé pour raccord symétrique à verrou
• Joint d'étanchéité en élastomère FKM logé dans le profil symétrique
• Jonc d'arrêt inox ASTM A182 F304 assurant le maintien du joint
• Raccordement prévu pour être soudé directement sur la tuyauterie
• Construction conforme à la norme NF-EN 29572 avec filetage ISO 228-1 sur la gamme de raccords associée
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à +180 °C
• Matériau du corps : inox EN 1.4408
• Matériau du joint standard : FKM 1 pièce
• Matériau du jonc d'arrêt : inox ASTM A182 F304
• Diamètre nominal mini : 15 mm
• Diamètre nominal maxi : 100 mm
• Longueur pour DN15 : 46,5 mm
• Longueur pour DN20 : 51,7 mm
• Longueur pour DN25 : 47,5 mm
• Longueur pour DN32 : 60,5 mm
• Longueur pour DN40 : 69,5 mm
• Longueur pour DN50 : 85 mm
• Longueur pour DN65 : 83 mm
• Longueur pour DN80 : 99 mm
• Longueur pour DN100 : 108 mm
• Option joints VITON : disponible sur demande page 263
