Présentation

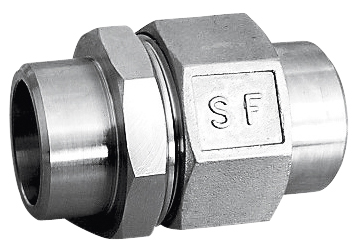

• Le raccord de réparation Sferaco 2069 À souder - À souder est conçu pour l'assemblage et la réparation de tuyauteries inox par soudage bout à bout
• Il permet la liaison fiable de conduites véhiculant des fluides industriels du groupe 2 sous pression contrôlée
• Sa conception en acier inoxydable ASTM A312 F316L garantit une excellente tenue à la corrosion et une grande durabilité en service
• Ce modèle est dimensionné pour une pression de service jusqu'à 60 bars et une plage de température étendue de -25°C à +180°C
• Le système de raccordement à souder assure une continuité parfaite de la ligne de tuyauterie et limite les risques de fuite
Applications
• Réseaux de transport de fluides industriels du groupe 2 en milieu tertiaire ou industriel
• Installations de process nécessitant des raccords inox à souder résistants à la pression
• Opérations de maintenance et de réparation sur tuyauteries inox existantes
Avantages
• Résistance élevée à la corrosion grâce à l'acier inoxydable ASTM A312 F316L
• Compatibilité avec une large plage de températures de service de -25°C à +180°C
• Adaptation à des réseaux sous pression avec une pression de service de 60 bars
• Gamme de diamètres étendue de 8 mm à 50 mm pour couvrir de nombreux besoins
Conception
• Corps en inox ASTM A312 F316L usiné pour une géométrie précise
• Portée conique permettant une bonne tenue mécanique après soudage
• Étanchéité métal-métal sur la zone soudée pour limiter les risques de fuite
Caractéristiques techniques
• Matière du corps : inox ASTM A312 F316L
• Pression de service : 60 bars
• Température min : -25°C
• Température max : 180°C
• Diamètre nominal min : 8 mm
• Diamètre nominal max : 50 mm
• Longueur pour diamètre 8 mm : 40 mm
• Longueur pour diamètre 10 mm : 45 mm
• Longueur pour diamètre 15 mm : 48 mm
• Longueur pour diamètre 20 mm : 52 mm
• Longueur pour diamètre 25 mm : 55 mm
• Longueur pour diamètre 32 mm : 56 mm
• Longueur pour diamètre 40 mm : 58 mm
• Longueur pour diamètre 50 mm : 62 mm
• Pression nominale : 1000 psi
