Présentation

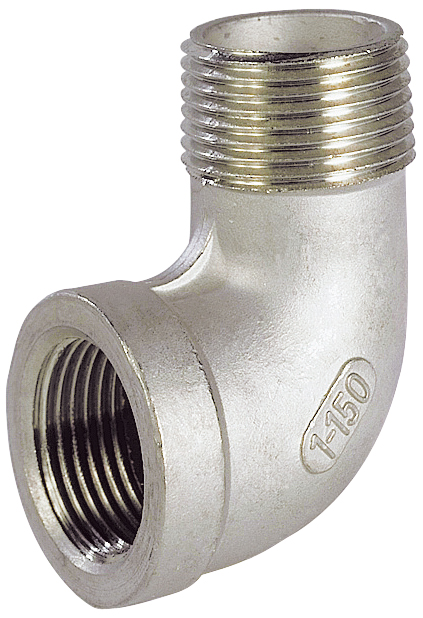

• Le raccord inox Sferaco 2010 Coude 90° mâle - femelle est conçu pour la réalisation de changements de direction à 90° sur des réseaux de tuyauterie filetés
• Il permet le raccordement d'éléments mâles et femelles dans des installations de transport de fluides courants du groupe 2
• Sa construction en inox ASTM A351 CF8M assure une très bonne résistance à la corrosion et une grande durabilité en service
• Ce modèle est adapté à une pression de service de 20 bars et à une plage de température de -25°C à +180°C
• Le système de raccordement combine un taraudage cylindrique selon la norme ISO 228/1 et un filetage conique selon la norme ISO 7/1 pour garantir l'étanchéité
Applications
• Réseaux de distribution de fluides courants du groupe 2 en milieu industriel
• Installations de tuyauterie en inox en chauffage, climatisation et hydraulique
• Réseaux de process et de distribution dans les bâtiments tertiaires et collectifs
Avantages
• Résistance élevée à la corrosion grâce à la fabrication en inox ASTM A351 CF8M
• Compatibilité avec une large plage de températures de -25°C à +180°C pour des usages variés
• Pression de service de 20 bars permettant l'utilisation sur des réseaux sous pression
• Conformité aux filetages normalisés ISO 228/1 et ISO 7/1 facilitant l'intégration dans les installations existantes
Conception
• Corps en inox ASTM A351 CF8M moulé par procédé de cire perdue
• Filetage taraudé cylindrique selon la norme ISO 228/1 côté femelle
• Filetage conique selon la norme ISO 7/1 côté mâle
• Conception à angle droit à 90° pour changement de direction du fluide
Caractéristiques techniques
• Matière du corps : inox ASTM A351 CF8M
• Pression de service : 20 bars
• Température de service minimale : -25°C
• Température de service maximale : 180°C
• Angle du coude : 90 degrés
• Longueur version 1/8" : 26,5 mm
• Longueur version 1/4" : 30,8 mm
• Longueur version 3/8" : 36,5 mm
• Longueur version 1/2" : 41 mm
• Longueur version 3/4" : 48 mm
• Longueur version 1" : 55 mm
• Longueur version 1" 1/4 : 62 mm
• Longueur version 1" 1/2 : 67 mm
• Longueur version 2" : 77,5 mm
• Longueur version 2" 1/2 : 93 mm
• Longueur version 3" : 107 mm
• Conditionnement versions 1/8" à 3/4" : 10 pièces
• Conditionnement versions 1" à 3" : 5 pièces
