Présentation

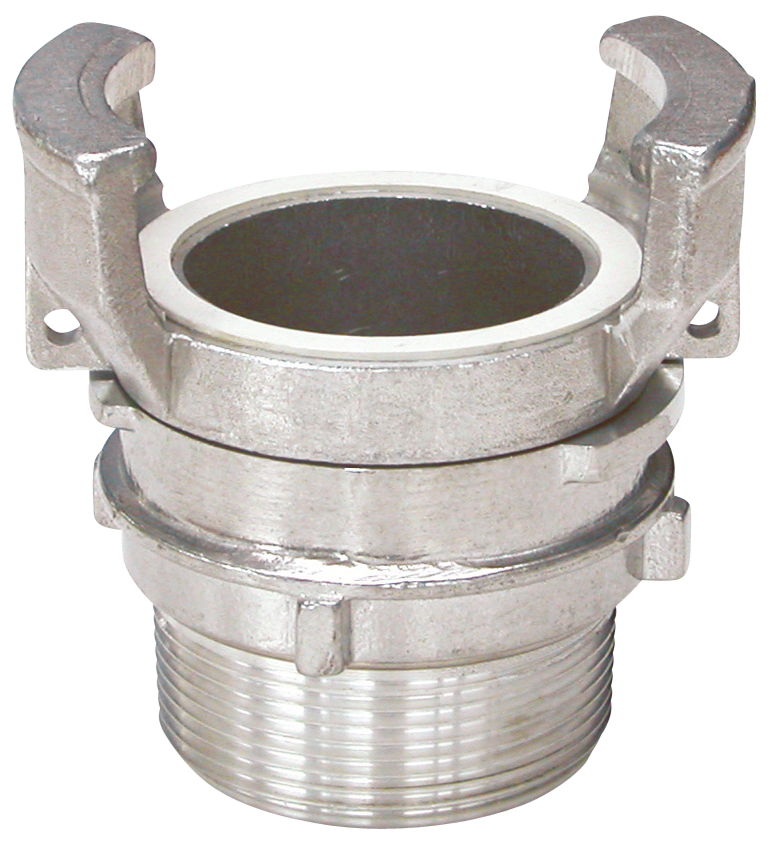

• Le raccord symétrique Sferaco 2413 Mâle à verrou est conçu pour l'assemblage rapide et sécurisé de conduites hydrauliques
• Il est adapté au transfert d'eau pour l'irrigation, la lutte contre l'incendie, les hydrocarbures et les fluides compatibles
• Ce modèle supporte une pression de service jusqu'à 16 bars et une température de service comprise entre -10 °C et +80 °C
• Sa conception en aluminium avec joint en caoutchouc nitrile blanc assure une bonne résistance mécanique et chimique
• Le système de verrouillage symétrique permet un raccordement et un démontage rapides sur les installations temporaires ou fixes
Applications
• Réseaux d'irrigation agricole nécessitant des raccordements rapides
• Installations de lutte contre l'incendie mobiles ou temporaires
• Transfert d'hydrocarbures et de fluides compatibles sur sites industriels
• Réseaux de distribution d'eau dans le bâtiment et les travaux publics
• Raccordement de flexibles et de tuyauteries en environnements extérieurs
Avantages
• Verrouillage symétrique assurant une connexion fiable et étanche sous 16 bars
• Corps en aluminium offrant légèreté et facilité de manipulation sur chantier
• Plage de température de service de -10 °C à +80 °C pour une utilisation polyvalente
• Joint en caoutchouc nitrile blanc compatible avec de nombreux fluides industriels
• Conformité à la norme NF EN 29572 et au filetage ISO 228-1 garantissant l'interchangeabilité
Conception
• Corps en aluminium moulé conçu pour une pression de service de 16 bars
• Joint d'étanchéité en caoutchouc nitrile blanc positionné dans la zone de serrage
• Jonc d'arrêt en acier zingué assurant le maintien mécanique du joint
• Filetage mâle conforme à la norme ISO 228-1 pour le raccordement aux tuyauteries
• Construction conforme à la norme NF EN 29572 pour les raccords symétriques
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 80 °C
• Diamètre nominal disponible : 20 à 150 mm
• Diamètre de raccordement fileté : 3/4" à 6"
• Longueur selon diamètre nominal : 52,7 à 158 mm
• Matériau du corps : aluminium 1 pièce
• Matériau du joint standard : caoutchouc nitrile blanc 1 pièce
• Matériau du jonc d'arrêt : acier zingué 1 pièce
• Norme de construction : NF EN 29572 1 référence
• Norme de filetage : ISO 228-1 1 référence
• Option joints : caoutchouc éthylène propylène diène blanc ou caoutchouc nitrile blanc 2 versions
• Code produit pour DN 20 : 2413020 1 référence
• Code produit pour DN 100 : 2413100 1 référence
• Code produit pour DN 150 : 2413150 1 référence
