Présentation

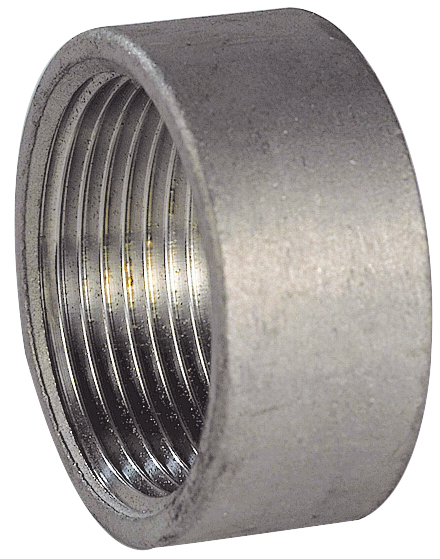

• Le raccord de réparation Sferaco 2017 Demi-manchon est conçu pour l'assemblage et la réparation de lignes de tuyauteries industrielles
• Il permet la connexion rapide de conduites grâce à un taraudage cylindrique ou conique conforme aux normes ISO 228/1 et ISO 7/1
• Ce modèle est fabriqué en acier inoxydable ASTM A351 CF8M pour garantir une excellente résistance à la corrosion
• Sa conception compacte en demi-manchon facilite l'intégration dans des réseaux existants sans modifications importantes
• Le système est adapté aux fluides courants du groupe 2 sous une pression de service jusqu'à 20 bars et une température de service de -25 °C à +180 °C
Applications
• Raccordement de tuyauteries inox dans les réseaux de process industriels
• Réparation rapide de sections de canalisations endommagées en milieu industriel
• Adaptation de lignes de fluides courants du groupe 2 en chaufferies et installations hydrauliques
Avantages
• Compatibilité avec une large plage de températures de -25 °C à +180 °C
• Résistance élevée à la corrosion grâce au corps en acier inoxydable ASTM A351 CF8M
• Conception en demi-manchon permettant une installation simplifiée sur des réseaux existants
Conception
• Corps en acier inoxydable ASTM A351 CF8M de qualité industrielle
• Filetage taraudé cylindrique selon la norme ISO 228/1
• Filetage taraudé conique selon la norme ISO 7/1
Caractéristiques techniques
• Pression de service : 20 bars
• Température de service minimale : -25 °C
• Température de service maximale : 180 °C
• Groupe de fluide compatible : 2
• Diamètre nominal minimum : 1/8 pouces
• Diamètre nominal maximum : 2 pouces
• Longueur pour diamètre 1/8 pouces : 8 mm
• Longueur pour diamètre 1/4 pouces : 11 mm
• Longueur pour diamètre 3/8 pouces : 12 mm
• Longueur pour diamètre 1/2 pouces : 15 mm
• Longueur pour diamètre 3/4 pouces : 17 mm
• Longueur pour diamètre 1 pouce : 19.5 mm
• Longueur pour diamètre 1 pouces 1/4 : 22 mm
• Longueur pour diamètre 1 pouces 1/2 : 22 mm
• Longueur pour diamètre 2 pouces : 26 mm
