Présentation

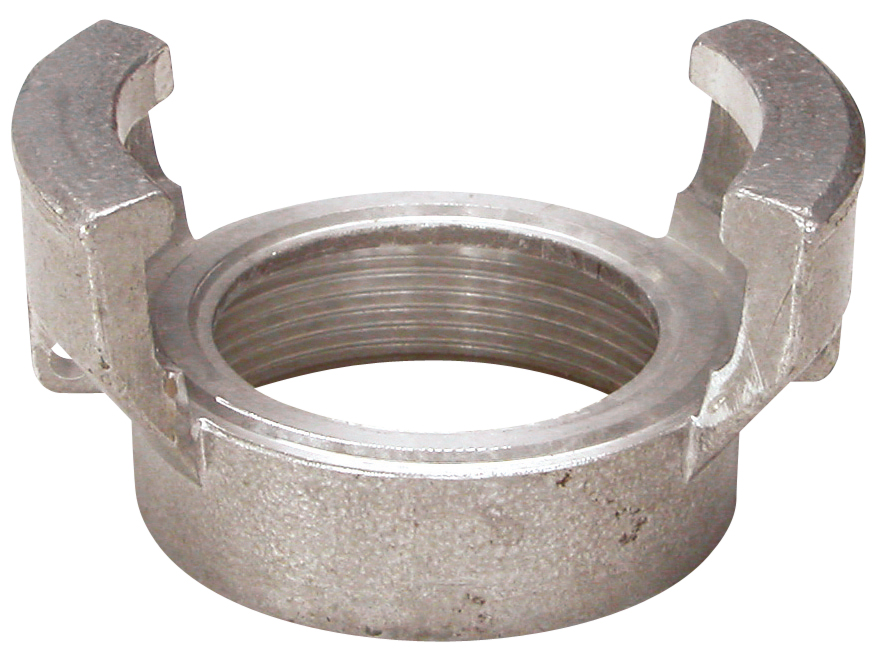

• Le raccord symétrique Sferaco 2416 Femelle sans verrou - Modèle sans joint est conçu pour l'assemblage rapide de canalisations et flexibles en irrigation, lutte contre l'incendie et transfert de fluides
• Il permet de réaliser des connexions fiables sur des réseaux véhiculant des hydrocarbures ou des fluides compatibles jusqu'à une pression de service de 16 bars
• Sa construction en aluminium assure une bonne résistance mécanique tout en conservant un poids réduit pour faciliter la manipulation sur site
• Ce modèle femelle taraudé s'intègre facilement sur des installations existantes grâce à un filetage conforme à la norme ISO 228-1
• Le système de raccord symétrique de la gamme Sferaco 2416 garantit une compatibilité avec les autres éléments de la série pour une grande modularité des réseaux
Applications
• Irrigation agricole et arrosage sous pression jusqu'à 16 bars
• Réseaux de lutte contre l'incendie pour alimentation de lances et colonnes sèches
• Transfert de certains hydrocarbures et fluides compatibles en milieu industriel
• Raccordement rapide de flexibles sur des installations temporaires de pompage
• Montage sur collecteurs taraudés pour réseaux de distribution d'eau froide ou chaude jusqu'à 80°C
Avantages
• Compatible avec une large plage de diamètres nominaux de 20 à 100 mm pour couvrir de nombreux besoins de raccordement
• Pression de service jusqu'à 16 bars permettant une utilisation sur des installations sous pression élevée
• Construction en aluminium offrant un compromis optimal entre légèreté et robustesse mécanique
• Filetage conforme à la norme ISO 228-1 assurant l'interchangeabilité avec de nombreux accessoires du marché
• Gamme coordonnée avec les versions mâles, à verrou et bouchons pour constituer un système complet de raccords symétriques
Conception
• Corps principal en aluminium moulé pour une bonne résistance à la corrosion dans les usages standards
• Joncs d'arrêt en acier zingué sur la gamme de raccords symétriques associés pour sécuriser les assemblages
• Étanchéité assurée par l'adjonction possible de joints NBR ou EPDM blancs disponibles en option
• Raccordement femelle taraudé de 3/4" à 4" couvrant les principaux diamètres de canalisations
• Conformité de la construction à la norme NF-EN 29572 pour les raccords symétriques
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10°C à +80°C
• Diamètre nominal min : 20 mm
• Diamètre nominal max : 100 mm
• Diamètre de raccordement min : 3/4"
• Diamètre de raccordement max : 4"
• Longueur version 20 mm : 30 mm
• Longueur version 25 mm : 34 mm
• Longueur version 32 mm : 48 mm
• Longueur version 40 mm : 44,5 mm
• Longueur version 50 mm : 48 mm
• Longueur version 65 mm : 59,5 mm
• Longueur version 80 mm : 59 mm
• Longueur version 100 mm : 63 mm
• Construction conforme à la norme : NF-EN 29572
• Filetage conforme à la norme : ISO 228-1
