Présentation

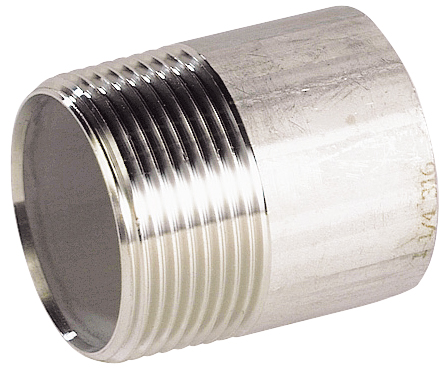

• L'embout mâle à souder inox Sferaco 2039 Embout mâle à souder standard est conçu pour réaliser des raccordements filetés sur des lignes de tuyauterie par soudage
• Il permet l'assemblage fiable de réseaux transportant des fluides courants du groupe 2 sous pression
• Sa conception en inox 316 lui assure une excellente résistance à la corrosion dans de nombreuses applications industrielles
• Le raccordement fileté cylindrique ou conique est conforme aux normes ISO 228/1 et ISO 7/1 pour une parfaite compatibilité avec les accessoires normalisés
• Ce modèle est proposé en plusieurs diamètres nominaux afin de s'adapter précisément aux besoins de chaque installation
Applications
• Raccordement de tuyauteries inox pour transport de fluides courants du groupe 2
• Réalisation de connexions soudées sur réseaux de process industriels jusqu'à 20 bars
• Montage de lignes de distribution en température contrôlée entre -25 °C et +180 °C
Avantages
• Résistance élevée à la corrosion grâce au corps en inox 316
• Compatibilité normative avec les filetages ISO 228/1 et ISO 7/1 pour un montage simplifié
• Plage de température de service étendue de -25 °C à +180 °C permettant de nombreuses utilisations
Conception
• Corps en inox 316 pour les figures 2039, 2034 et 2042
• Corps en inox ASTM A351 CF8M pour les figures 2015 et 2017
• Raccordement taraudé cylindrique conforme à la norme ISO 228/1 et fileté conique conforme à la norme ISO 7/1
Caractéristiques techniques
• Type de fluide : fluides courants du groupe 2
• Pression de service : 20 bars
• Température de service minimum : -25 °C
• Température de service maximum : 180 °C
• Matière corps figure 2039 : inox 316
• Matière corps figure 2034 : inox 316
• Matière corps figure 2042 : inox 316
• Matière corps figure 2015 : inox ASTM A351 CF8M
• Matière corps figure 2017 : inox ASTM A351 CF8M
• Longueur embout 2039 diamètre 1/4" : 22 mm
• Longueur embout 2039 diamètre 3/8" : 23 mm
• Longueur embout 2039 diamètre 1/2" : 27 mm
• Longueur embout 2039 diamètre 3/4" : 33 mm
• Longueur embout 2039 diamètre 1" : 35 mm
• Conditionnement embout 2039 petits diamètres : 10 pièces
