Présentation

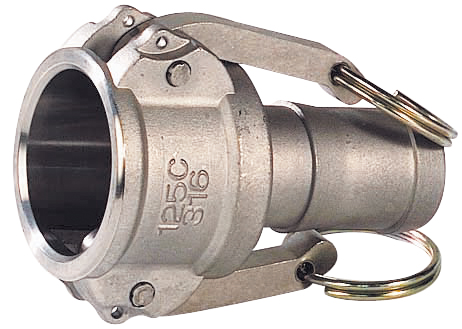

• Le raccord rapide à cames Sferaco 2243 COUPLEUR Cannelé C est conçu pour le raccordement rapide de flexibles sur des installations de transfert de fluides
• Il est équipé d'un corps et de cames en acier inoxydable EN 1.4408 pour une excellente résistance à la corrosion
• Ce modèle intègre un joint en nitrile pour assurer une parfaite étanchéité sur les applications de fluides courants du groupe 2
• Sa conception cannelée permet un maintien sûr du flexible et limite les risques de désaccouplement en service
• Le système de verrouillage à cames garantit un montage et un démontage rapides sans outils sur les réseaux taraudés ou filetés BSP
Applications
• Raccordement de flexibles sur réseaux de transfert de fluides industriels du groupe 2
• Équipements de distribution d'eau de process dans les ateliers et les usines
• Installations de manutention de liquides sur chantiers, postes mobiles et réseaux temporaires
Avantages
• Sécurité de raccordement renforcée grâce au système de cames verrouillables
• Résistance élevée à la corrosion assurée par l'acier inoxydable EN 1.4408
• Montage et démontage rapides sans outils, ce qui réduit les temps d'arrêt
• Large choix de diamètres nominaux pour s'adapter à de nombreux flexibles
• Plage de température de service étendue permettant une utilisation dans de multiples environnements
Conception
• Corps et cames en acier inoxydable moulé EN 1.4408
• Joint d'étanchéité en nitrile intégré dans le coupleur
• Fabrication réalisée par procédé de moulage à cire perdue
• Raccordement taraudé ou fileté suivant les filetages BSP
• Conception conforme aux normes MIL-C-27487 et A-A 59326
Caractéristiques techniques
• Diamètre nominal minimum : 0,5 pouce
• Diamètre nominal maximum : 4 pouce
• Longueur pour diamètre 0,5 pouce : 64 mm
• Longueur pour diamètre 0,75 pouce : 81,5 mm
• Longueur pour diamètre 1 pouce : 93 mm
• Longueur pour diamètre 1,25 pouce : 98 mm
• Longueur pour diamètre 1,5 pouce : 103,5 mm
• Longueur pour diamètre 2 pouce : 117 mm
• Longueur pour diamètre 2,5 pouce : 130,5 mm
• Longueur pour diamètre 3 pouce : 151 mm
• Longueur pour diamètre 4 pouce : 169 mm
• Pression d'emploi recommandée en inox EN 1.4408 : 14 bar
• Température de service minimum : -10 °C
• Température de service maximum : 80 °C
• Code de base du modèle : 2243
