Présentation

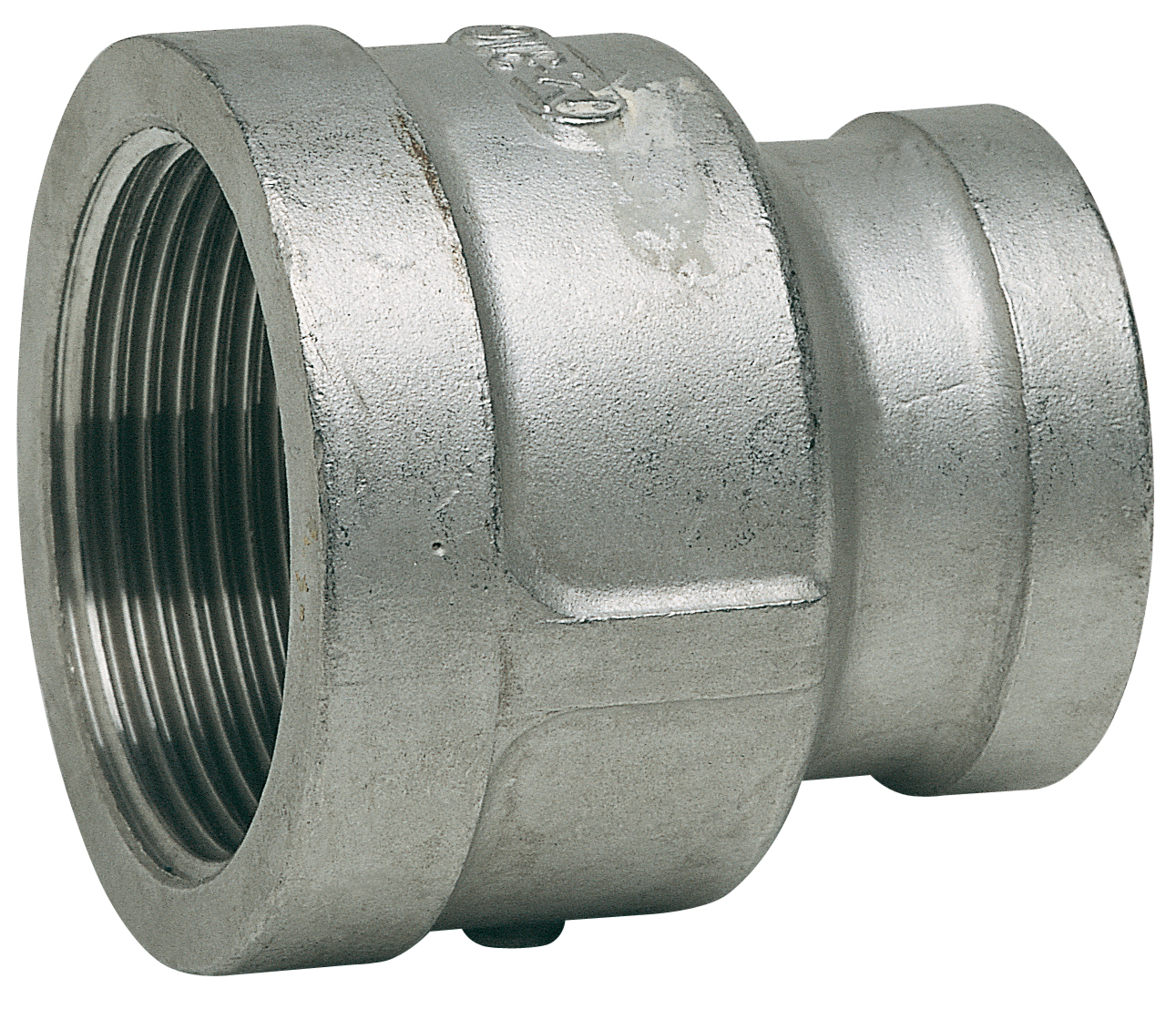

• Le raccord de réparation Sferaco 2014 est conçu pour assurer la liaison de conduites avec double réduction femelle-femelle sur des installations de fluides courants
• Il est équipé d'un corps en acier inoxydable ASTM A351 CF8M assurant une excellente résistance à la corrosion
• Ce modèle est adapté aux fluides du groupe 2 avec une pression de service jusqu'à 20 bars
• Sa conception taraudée selon la norme ISO 228/1 et filetée conique selon la norme ISO 7/1 permet une compatibilité avec de nombreuses installations
• Le raccord de réparation Sferaco 2014 couvre une large plage de diamètres nominaux allant de 3/8° à 2° pour s'adapter à différentes configurations de réseau
Applications
• Raccordement de conduites en acier inoxydable dans les réseaux de distribution de fluides du groupe 2
• Réparation et adaptation de sections de tuyauteries nécessitant une double réduction femelle-femelle
• Utilisation sur des installations industrielles ou tertiaires fonctionnant entre -25 °C et +180 °C
Avantages
• Résistance élevée à la corrosion grâce à la construction en inox ASTM A351 CF8M
• Compatibilité avec une pression de service de 20 bars pour les applications industrielles exigeantes
• Montage facilité par des taraudages normalisés ISO 228/1 et ISO 7/1 garantissant une étanchéité fiable
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Filetage taraudé cylindrique selon la norme ISO 228/1
• Filetage conique selon la norme ISO 7/1 pour assurer l'étanchéité sur le réseau
Caractéristiques techniques
• Matière du corps : acier inoxydable ASTM A351 CF8M
• Pression de service : 20 bars
• Plage de température de service : -25 °C à +180 °C
• Diamètre nominal minimum : 3/8°
• Diamètre nominal maximum : 2°
• Longueur version 3/8°-1/8° : 29 mm
• Longueur version 1/2°-1/4° : 34 mm
• Longueur version 3/4°-3/8° : 36,5 mm
• Longueur version 1°-1/2° : 42 mm
• Longueur version 1° 1/4-3/4° : 46 mm
• Longueur version 1° 1/2-1° : 50 mm
• Longueur version 2°-1° 1/4 : 59 mm
• Conditionnement petites sections : 10 pièces
• Conditionnement grandes sections : 5 pièces
• Classe de pression : Class 150
